在我旅行并與許多市場領域的客戶會面時，我開始意識到許多硬件設計師必須成為電源工程師。硬件設計師負責設計在工作和預期最壞情況下保持電氣和熱穩定的穩壓器；滿足處理器、專用集成電路 (ASIC)、雙倍數據速率 (DDR) 存儲器、混合立方體存儲器和現場可編程門陣列 (FPGA) 所需的電源規格；并產生低電磁干擾（EMI）。穩壓器的工作是通過線路（輸入電壓）、負載（輸出電流）和環境變化保持其輸出電壓恒定（調節）。

降壓（降壓）穩壓器是最常用的開關穩壓器拓?fù)?。幾種穩壓器通常用于有線/無線通信、企業服務器/存儲、工業和個人電子產品的電路板中。當今的開關穩壓器具有大量控制和保護功能，可確保電源保護、可靠性和輸出電壓容差。

讓我們回顧一下它們的一些功能。

? 電源良好和啟用：電源良好是一個輸出標志，指示穩壓器的輸出電壓是否在預定/編程的輸出電壓窗口內。一旦電壓達到該窗口，它就會到達最終的編程值，這是一個好兆頭。電源良好可以是有效的高電平或低電平信號。

Enable 是一個開/關輸入信號，也可以是高電平有效或低電平有效。Enable 打開或關閉電壓調節器。如果穩壓器具有軟啟動功能，它將以軟啟動方式啟動，假設其輸入電壓高于欠壓鎖定 (UVL) 閾值。如果從使能信號到軟啟動存在延遲，則穩壓器將在該時間延遲后軟啟動。

Power good 和 enable 通常用于同一板上多個電源的順序電源排序，如圖 1 所示

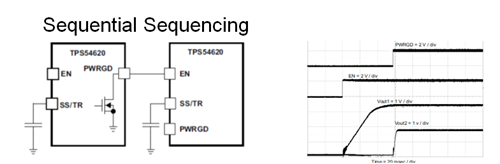

圖 1：電源良好并啟用電源排序

· 軟啟動：軟啟動將穩壓器緩慢打開至編程的占空比和輸出電壓，使輸出電流緩慢上升，從而減少浪涌電流，如圖 2 所示。浪涌電流可能導致輸出電壓過沖和系統故障或功率級損壞。浪涌電流發生在電路板的大容量電容器放電時，然后必須在輸入電源存在時一次全部充電。軟啟動還避免了可能關閉 DC/DC 轉換器（閉鎖）的電流限制。軟啟動通?？赏ㄟ^外部電容器或引腳設置（將軟啟動引腳連接到板上現有的電壓軌）進行調節或選擇。

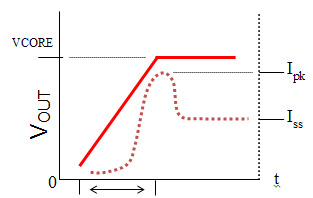

圖 2：穩壓器的軟啟動和相應的軟啟動電流（輸出）

· 頻率同步：頻率同步是指穩壓器的內部振蕩器（時鐘）與外部時鐘同步，開關頻率與外部時鐘的開關頻率相匹配。當同一板上存在多個電壓調節器時，這一點尤其有用。它們的基本開關頻率可以產生諧波，然后可以產生拍頻，如果音頻抑制和濾波很差，則可以以噪聲的形式進入輸出，如圖 3 所示。頻率同步非常適合射頻 (RF) 或數據采集應用，例如基站和醫學成像。

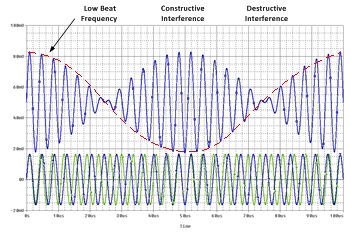

圖 3：頻率同步

? 預偏置操作。預偏置啟動條件是由于電壓調節器的輸出在該輸出變?yōu)橛行е按嬖谕獠侩妷憾l(fā)生的。這通常是由于 ASIC 和處理器中的泄漏電流造成的，即使在斷電后也會對輸出進行充電。當穩壓器啟用時，它會軟啟動高側（開關）FET，并且其占空比從零斜坡上升到電壓調節所需的占空比。如果在軟啟動期間同步 FET 在高側 FET 關閉時打開，則同步 FET 通過通過電感器對輸出電容器放電來從輸出吸收電流，從而導致內核電壓下降并可能導致電源關閉.

具有預偏置能力的穩壓器將在初始軟啟動期間禁用完全同步整流（保持低端關閉），在具有窄導通時間的脈沖上啟動第一個低端 FET，然后將導通時間周期遞增周期直到它與 (1-D) 規定的時間一致，其中 D 是降壓穩壓器的占空比。本質上，當誤差放大器軟啟動輸入電壓上升到編程反饋電壓值以上時，脈寬調制 (PWM) 脈沖就會啟動（圖 4）。這可確保輸出電容在軟啟動期間不會放電。預偏置依賴于輸入電壓始終高于輸出電壓。輸出電感器電流源僅在輸出電壓達到調節值之前為輸出電容器充電。

圖 4：在預偏置 V OUT下軟啟動開始時的 MOSFET 驅動器

圖 5 顯示了 1.2VV OUT電壓在不同預偏置情況下的啟動波形。第一條跡線是當輸出電壓以零預偏置開始時。第二條和第三條跡線的預偏置電平分別為 0.5V 和 1.0V。當輸出端出現預偏置電壓時，穩壓器將從該電壓電平開始軟啟動。TI 降壓穩壓器（如TPS53317A）具有預偏置啟動能力。

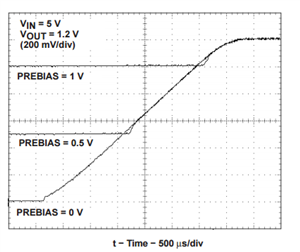

圖 5：預偏置 V OUT下的穩壓器啟動波形

了解電壓調節器的特性可以揭開電源是一個不透明的黑匣子的神秘面紗。
