1.前言

如何設計一個太陽能應用？

在能源日益短缺的今天，自然能的利用成了人們關注的焦點，在各種自然能中，無窮無盡的太陽能以其無處不在的優勢倍受青睞。

實際上，地球上的一切能源都來自太陽。煤和石油的生成，植物的生長，水和風的運動。但是，由于太陽能的分散性和不穩定性，直接利用太陽能并不容易，近年來，隨著能源的短缺和太陽能利用技術的提高，直接利用太陽能才成為現實。

陽光有多鐘利用方法，利用硅光電池發電是最方便的利用方式之一。目前硅光電池發電最主要的應用領域是解決供電困難地區的照明問題。

夏季晴天的太陽光每平方米不足1000瓦，可見，太陽能雖然巨大，但十分分散。商品化的硅太陽蓄電池組成太陽能LED照明系統優勢明顯。

完整的太陽能照明系統主要有以下5部分組成：

1、太陽能電池板

太陽能電池板是在有陽光時用來產生電能的，發電功率要根據照明用電的功率和照明時間來計算。如照明燈具的功率是2瓦，要求沒有陽光時連續照明時間10小時，再考慮變換電路的變換損失，太陽能電池板的發電功率必須是3瓦左右。

2、蓄電池

蓄電池的作用是把有陽光時太陽能電池發出的電存儲起來，供沒有陽光時使用。蓄電池的容量要根據太陽能電池板的功率和LED燈的功率以及照明時間來決定。如配合2瓦的LED燈，3瓦的太陽能電池板，沒有太陽時要求連續照明時間10小時，可選用12V/2.2AH的蓄電池。

3、太陽能充電控制電路

這部分電路的功能是在陽光充足，光照時間長的時候控制充電程度，電池充滿即停止充電，不使蓄電池過充損壞，以保護蓄電池，延長其使用壽命。

4、LED驅動器

這是系統的核心控制電路。它的功能有三個：

①、完成發光二極管的恒流驅動控制，使流過發光管的電流不隨蓄電池的電壓變化。

②、具有光控功能，天亮時自動關燈，天黑時自動開燈。

③、低電壓保護。當電池電壓下降到10.8伏時輸出關閉，以免過放電損壞蓄電池。

2.設計與實現

我為這個設計選擇了一個功率相對較低的太陽能電池板或光伏 (PV) 系統：20W 足以為我們的系統提供 12V 或 6V 的輸出，電流低于或約為 1.5A。不幸的是，我們不能簡單地將 PV 連接到終端設備。雖然今天的大多數系統都配備了內部電壓調節器，但 PV 的電壓會根據它接收到的陽光量而擺動。12V PV 可以在 0.65V（沒有陽光）到 15V 之間波動；如果額定電壓為 12V，這可能會損壞目標終端設備。

因此，我們需要包含一個控制電路，它可以為我們提供理想或恒定的直流電壓來為系統供電，并確保清除輸入電壓中的波動噪聲。通過應用具有足夠?qū)捿斎腚妷翰僮鞯牡蛪翰罘€(wěn)壓器 (LDO)，我們可以非常輕松地做到這一點。在這個例子中，我使用了具有可調輸出的TI LM317以使應用盡可能靈活，如圖 1 所示。使用鉛酸電池作為終端系統保留收集的功率，因為電壓和電流都會在夜間下降或陽光很少。

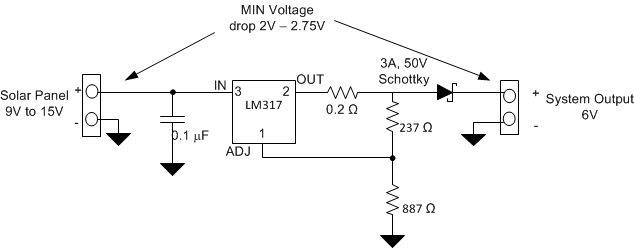

圖 1：控制電路原理圖

3.功耗和壓差

在此設計中，管理的總功率將受到所選 LDO 熱阻的限制。在需要大電流或環境溫度過高時，我們還可以根據需要應用散熱器以進一步冷卻系統。如果使用LM317，我們需要將溫度保持在最大125 ° C以下，使用 TO-220 封裝意味著我們還需要將功耗限制在 ~4.5W（如果使用 0.5A 作為輸出） . 此預防措施可確保我們有足夠的帶寬來在 40 ° C 的環境溫度范圍內啟用系統。幸運的是，LM317具有內部溫度關斷功能，可以防止設備過熱時造成損壞。

考慮到最壞的情況，公式 1 計算了通過控制電路應用于 6V 電池的 12V PV 的功率：

在這種情況下，太陽能電池板永遠不會超過選定的 4.5W。但是，我們可以通過應用散熱片來實現更高的電流輸出。

當電池充滿電時，電池電壓會很高，但電流會非常低，從而降低壓差并使 PV 的開路發揮作用。我選擇了肖特基整流器來降低壓差要求，并在電池節點的電壓高于所需壓差時保護電池免于放電。

該電路的優缺點包括：

· (+) 標準的、現成的設備；小板；不貴。

· (+) 可設計為可調電壓輸出；沒有陽光時電池放電為零。

· (-) 高壓降（取決于 LDO）；取決于輸出電壓，壓差可能太高。（我們可以使用開關穩壓器或低壓差 LDO 輕松解決此問題。）

· (-) 花里胡哨的不多；沒有指示燈或發光二極管 (LED)。功能將完全取決于 LDO。

我們還可以將此電路應用于需要恒定直流電壓的電池化學。應用其他 LDO 并更換電池可確保降低功耗并提高整體系統效率。我們還可以應用升壓轉換器以在低光照條件下利用 PV 的功率輸出。
