引言

對三自由度轉臺的速度控制精度直接影響著轉臺的性能。 本文所采用的三自由度轉臺，其俯仰軸、側滾軸使用步進電機 驅動，方位軸使用直流無刷電機驅動。利用光電編碼器采集 轉臺的位置信息，從而實現整個系統的閉環控制。因采用位置- 速度反饋雙環控制策略，故提高了三自由度轉臺系統的性能。

1三自由度轉臺系統的復合控制策略

單環控制系統結構簡單，容易實現，一般的控制系統大 都采用此種結構。但是，對響應速度和穩態精度要求較高的 系統，單環控制系統則難以達到令人滿意的控制效果。因此, 本文在單環控制的基礎上引入速度環構成雙環控制系統，從 而提高系統的控制性能。

1.1雙環控制器結構

根據本文中轉臺的特點，設計“位置-速度”雙環PID 控制系統，其結構如圖1所示，其中r為轉臺位置輸入信號,” 為輸出位置信號。

本系統中電機的轉速可通過光電編碼器獲得?？刂葡到y(tǒng) 可通過速度的反饋實時對電機的轉速誤差進行調節，并抑制 系統的超調，提高了系統的動態跟蹤能力。此外，速度控制 在位置控制發生故障時仍能確保系統不發生飛車，從而提高了 系統的控制效果以及穩定性。

1.2三自由度轉臺復合控制策略

對于“位置-速度”雙環控制系統，速度環與位置環相 互影響小，且可以有效抑制系統擾動，使系統具有很強的穩定性。在動態設計時，由于系統的響應速度取決于位置環的 截止頻率，因此，為了提高系統的響應速度，位置環應該具 有較高的截止頻率。然而在進行系統設計時，外環的截止頻 率應遠遠低于內環的截止頻率，因此，位置環的截止頻率就 可能被限制得很低，從而影響了系統的響應速度，這是雙環 結構的缺點。為了克服雙環結構的這個缺點，我們采用前饋 控制策略，結合開環控制響應速度快和閉環控制精度高的優 點，從而實現三自由度轉臺高性能指標的要求。

在反饋控制系統的基礎上引入輸入信號微分前饋組成復 合控制，有利于提高系統的頻帶寬度。為了便于分析前饋調節 器與系統性能的關系，微分前饋復合控制系統采用如圖4所示 的結構。其中，F(xiàn)(s)是前饋部分的傳遞函數,G (s)和G2 (s) 是系統固有的傳遞函數。

由圖可得復合控制系統的輸出表達式 ：

根據式(1)可知，等號右邊第一項為不加前饋時的系統 輸出，第二項是加了前饋時的系統輸出，如果F(s) =1/G2 (s)， 則Y(s) =R(s),這是一個理想的結果，它表示系統的輸出量 在任何時刻都能準確無誤地復現出輸入信號。引入前饋的復合 控制系統的傳遞函數與未引入前饋的復合控制系統的傳遞函數 具有相同的分母，因此，增加前饋不會影響原系統的穩定性。

根據轉臺的特點設計出基于位置環和速度環的PID控制 器，控制系統的Simulmk框圖如圖3所示，仿真效果如圖4 所示。從仿真結果可以看出該控制系統可以實現較高精度的位 置跟蹤和速度跟蹤。

1.3 俯仰轉臺三角波跟蹤效果

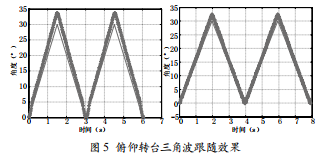

圖 5 為俯仰轉臺跟蹤幅值為 30°，周期分別為 3 s 和 4 s 的三角形波時的實際實驗控制效果。圖中實線為三角波，虛線為實際跟蹤曲線。

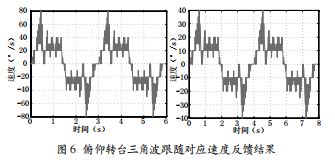

圖 6 為對應的角速度比較圖，從角速度曲線上可以明顯看出，對于俯仰轉臺轉動角速度來說，轉動速度越慢，同步精度越好。在俯仰轉臺的速度為 20 °/s 時，誤差變動范圍為0°～ ±4°；在俯仰轉臺的速度為 15 °/s 時，誤差變動范圍為0°～ ±2.4°。

俯仰轉臺在不同轉動速度下，跟蹤三角波的控制誤差如表 1 所示。

2 結 語

本文對三自由度轉臺的位置 - 速度雙環控制進行了研究。為提高控制效果，設計了雙環控制系統，利用 Matlab 對控制系統進行了仿真，在此基礎上，對轉臺進行了實際控制，得到了很好的控制效果。
