引言

2011年2月3日，全球互聯網數字分配機構(IANA)正 式宣布已無新的IPv4地址分配，IP地址短缺的問題已成為 業界普遍關注的焦點。在我國IPv4地址缺乏問題尤為嚴重, IPv4地址枯竭問題已經開始制約中國互聯網的發展。為了解 決地址短缺的問題，IPv6替代IPv4成為下一代互聯網協議的 國際呼聲越來越高。

目前業界已對下一代互聯網相關技術進行了一系列測試研 究，IPv6也逐步從實驗室走向現網應用。下一代互聯網技術 的演進和部署也為物聯網技術在人們生產生活中實現廣泛應 用提供了良好的網絡環境和技術支撐。在物聯網中應用IPv6 進行通信，可以有效解決泛在網需要消耗大量地址的問題, 從而促進物聯網產業的發展。

1 IPv6網絡演進技術及其部署

IPv6可以徹底解決傳統互聯網存在IP地址不足的問題, 恢復了原來因地址受限而失去的端到端連接功能，并將促進 互聯網的進一步普及與發展。同IPv4相比較.IPv6在地址容量、 安全性、網絡管理、移動性以及服務質量等方面有明顯的改進。

然而，由于IPv6和IPv4的報文格式并不兼容，因此, 如何實現IPv4和IPv6的的無縫結合及平滑過渡成為IPv6網 絡演進過程中的難點。目前-IPv4向IPv6演進的技術多種多樣, 如 NAT444、NAT64、NAT-PT、DS-Lite、6RD、IVI 等。

從技術本質上講，解決IPv4地址短缺，可采用兩種技 術路線, 一種是多級NAT技術，另一種是IPv6技術。通 過NAT技術進行私網IPv4地址到公網IPv4地址的轉換，雖 然可大大提高公有IPv4的利用率，但考慮到NAT技術帶來的 破壞網絡端到端透明性，網絡地址溯源實現復雜，增加網絡 運維成本等問題，因此從長遠來看，IPv6技術是應對IP地址 短缺的根本解決方案。

但是由于IPv6的全面部署面臨諸多困難，IPv6與IPv4 長期共存的局面將持續很長時間，因此，需要綜合考慮各方面 因素，包括成本、部署難易、業務發展、對用戶的影響、網絡 流量模型(IPv4/v6比例)、未來演進方向和IPv4地址空間等, 在網絡演進過程中尋求異構網絡共存與互通問題的最佳解決 方案，實現IPv4到IPv6的順利過渡。

目前，比較主流的可部署的幾種IPv6過渡技術有: NAT444、DS-Lite、Smart6、6RD、L2TP、NAT64等。

1.1初期過渡方案NAT444

NAT444是IPv6過渡初期的重要技術，由兩級NAT構 成——CPE的NAT,運營商網絡的NAT44。NAT444可以部 署在網絡核心出口或者業務控制層面，前者稱為集中式部署, 后者稱為分布式部署。運營商部署的NAT設備稱為NAT444 網關或者運營商級NAT (CGN)。

NAT444的主要思想是由運營商部署運營級NAT44設備 CGN,同時與用戶側的NAT組成兩級地址轉換，形成三塊地 址空間，即用戶側私網地址、運營商私網地址、公網地址。

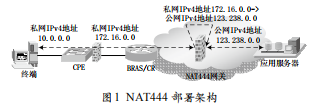

其部署架構如圖1所示。

用戶使用私網 IPv4 地址，例如 10.0.0.0/8，經過用戶側 CPE 處進行 NAT 轉換，將 10.0.0.0/8 的私網 v4 地址轉換為另一私網空間的v4地址如172.16.0.0/12,經過運營商級 的NAT444網管(CGN)設備后進行第二級NAT轉換，將 172.16.0.0/12的私網v4地址轉換為公網IPv4地址，實現從 私網IPv4——私網IPv4——公網IPv4地址的NAT444轉換。 這樣將很大程度上提高公網IPv4地址的復用率，有效解決地 址枯竭的問題。

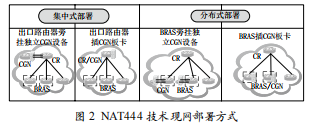

NAT444技術有四種部署方式，包括集中旁掛式、集中 插卡式、分布旁掛式和分布插卡式。集中式NAT444網關部 署在網絡流量的匯聚點，如城域網出口、移動分組域出口；分 布式NAT444網關部署在業務接入點，比如BRAS、PDSN等。 運營商可根據需要靈活選擇合適的部署方式。NAT444技術 現網部署方式如圖2所示。

NAT444方案可以提高IPv4地址的復用率，有效緩解地 址枯竭問題，而且便于部署，只需在業務控制層或者核心層 增加CGN設備即可，無需進行較大規模的設備替換。從用戶 感知度、技術成熟度和部署難易度等方面考慮，NAT444是 IPv6過渡初期比較好的方案。

1.2長期演進方案DS-Lite

NAT444雖然擁有成熟可靠、部署簡單以及節省投資等優 勢，但從長遠來看，由于NAT技術不能從根本上解決地址短 缺的問題，而且會增加網絡結構的復雜性，NAT444并不能推 進網絡向IPv6演進，而DS-Lite則是業界公認的下一代互聯 網中后期演進方案。

DS-Lite方案的特點是在接入網部署“純IPv6”，對于 用戶的IPv4業務應用，采用隧道技術把IPv4業務放到IPv6 伺服器上，主要解決IPv4或者雙棧用戶穿越運營商IPv6網絡, 進而訪問IPv4服務的問題。

DS-Lite是輕量級雙棧方案，只需要家庭網關(B4)和 AFTR (Address Family Translation Router)設備開啟 雙棧， 其它網絡節點只需要支持IPv6即可。運營商只需為家庭網關 (B4)分配IPv6地址，終端的私網IPv4地址由家庭網關自行 分配。用戶訪問IPv6業務可通過家庭網關及IPv6城域網直接 到達；對于IPv4業務，通過家庭網關(B4)與AFTR之間建 立IPv4-in-IPv6的隧道，用戶側設備B4將IPv4流量封裝在 IPv6隧道內，在AFTR處實現隧道的解封裝，并將IPv4私 有地址轉化為IPv4公網地址，最終轉發至IPv4業務系統。通 過DS-Lite方案部署，可減輕寬帶接入服務器設備的壓力，運 營商可以通過一個IPv6承載網絡同時提供IPv4與IPv6服務。

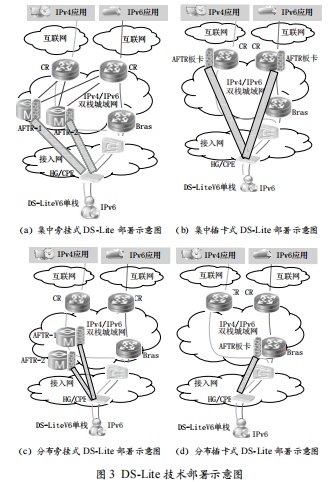

DS-Lite現網部署包括如下幾種方式：

集中旁掛式DS-Lite

城域網出口路由器CR處旁掛AFTR設備，CR通過物理 端口與AFTR設備相連，CR旁掛2臺AFTR，實現集中旁掛 式DS-Lite的部署。部署方案如圖3 (a)所示：

集中插卡式DS-Lite

城域網出口路由器CR提供槽位，插入AFTR板卡，實 現集中插卡式DS-Lite的部署。每臺CR至少配置2塊AFTR 板卡，實現板卡之間冗余和負載分擔。部署方案如圖所示:

分布旁掛式DS-Lite

在城域網BRAS/SR處旁掛AFTR設備，BRAS通過物 理端口與AFTR設備相連。每臺BRAS配置2臺AFTR，實 現集中插卡式DS-Lite的部署。部署方案如圖3(c)所示：

（4）分布插卡式 DS-Lite

城域網 BRAS上插入 AFTR 板卡，實現分布插卡式 DS-Lite 的部署。每臺 BRAS 至少配置 2 塊 AFTR 板卡，實現板卡之間冗余和負載分擔。部署方案如圖 3（d）所示 ：

未來，使用 IPv4 的終端以及服務會逐漸消失，運營商網絡實現IPv6單協議棧運行，整個IPv4向IPv6遷移的過程結束。

與 NAT444 方案相比較，DS-Lite 對于 IPv6 的演進態度更積極，更能促進 IPv6 產業鏈的發展。

2 下一代互聯網在物聯網中的應用實例

物聯網被公認為是繼計算機、互聯網與移動通信網之后的世界信息產業第三次浪潮，已經成為全世界矚目的焦點和熱點。物聯網，顧名思義就是將物體互聯的網絡，可實現物與物、物與人之間的信息交互，這就意味著需要消耗大量的 IP 地址，然而現有的 IPv4 地址已經不能滿足物聯網時代的地址需求，IPv6 技術的演進部署為物聯網的應用提供了更加廣闊的發展前景。目前，已有許多行業的物聯網應用了下一代互聯網技術，下面介紹幾個下一代互聯網在物聯網中的應用實例。

2.1 下一代互聯網在智能農業中的應用部署

農業是最早應用下一代互聯網技術的行業之一。2009 年，湖南農科院成功部署了基于 IPv6 的溫室綜合監控系統，為下一代互聯網的物聯網應用提供了示范。目前，已有多個農業基地應用了下一代互聯網部署智能農業項目，如百果園、千龍湖農場、郴州煙草基地等。下面以某農業基地建設的基于 IPv6 的智能農業項目為例，介紹下一代互聯網在智能農業中的應用部署。

該項目主要包括兩部分的建設內容，大棚內無線傳感器及網絡的部署，農業監控應用系統中心平臺的建設。項目系統架構如圖 4 所示。

該項目在大棚內新增各類支持 IPv6 的傳感器（包括空氣二氧化碳傳感器，土壤鹽分傳感器，光照度傳感器，空氣溫濕度傳感器，土壤水分傳感器，投入使用水溫、水位、水 PH值、水溶解氧傳感器等）、攝像頭，通過無線接入的方式組建傳感器網絡，每個傳感器、攝像頭擁有一個 IPv6 地址。各類傳感器將采集到的信息（溫度、濕度、光照、風速、風向、營養液 PH 值、營養液 EC 值等）上傳至智能農業 IPv6 采集機，采集機上聯至智能農業監控應用系統中心平臺，對大棚進行管理，如灌溉、關窗、開啟風機等操作，實現農業的實時監控、實時管理。

圖 5 是下一代互聯網智慧小區網絡拓撲圖。

2.2 下一代互聯網在智慧小區中的應用部署

基于下一代互聯網的智慧小區是物聯網的一項典型應用，它將物聯網和下一代互聯網等新興技術和人們的日常生活緊密聯系起來，能為人們帶來更多便利，可以成為推廣物聯網的一個良好平臺。

下一代互聯網智慧小區技術上利用泛在網絡和相關傳感終端及探頭，應用下一代互聯網相關技術，以智慧社區云平臺為基礎，以 IPv4/IPv6 雙棧通信網絡為智能管道，將小區內各類公共智能信息應用系統和業主家居智能應用系統進行集成，將 IPv6 傳感終端獲取的信息通過云計算技術反饋到用戶的手機、PC 和電視等屏幕上，實現用戶在任何時間、任何地點、以任何主體、向任何對象、傳播任何信息。

下一代互聯網智能示范小區架構圖如圖 6 所示。

部署在小區內的各類智能終端、傳感器、攝像頭等設備通過智能家居網關分配的 IPv6 地址進行通信，用戶可以通過手機、電腦客戶端對設備進行訪問和操作。項目可為小區各方提供 ：物業管理系統、平安管家、電子相冊、周邊商家信息共享系統、停車管理系統、門禁及樓宇對講系統、小區安防監控系統、家居智能管理系統、TV 電視系統、信息發布系統、電子支付等系統，實現小區住戶、物業公司與電信業務的信息化融合。

2.3 下一代互聯網在能源智能監控項目中的應用部署

近年能源短缺現象日益突出，節能降耗已經成為全社會普遍關注的熱點問題。目前我國許多工業企業管理模式粗放、工藝及設備 較 為落后，缺少能耗和能效監測、管理工具及手段，使得單位產品的能耗過高，能源利用效率與世界先進水平相比約低 10 多個百分點。因此，開展能源智能監控項目刻不容緩。

該項目主要通過能源消耗情況實時監控管理平臺的建設實現工業企業能耗監測、統計和分析。在工業企業安裝計 量裝置，并分配 IPv6 地址，實現對能耗的分類、分項、分產品線精確計量。工業企業監管部門實時采集各企業能耗數據，構建數據庫，并進行綜合分析，為節能減排管理提供依據 ；相關單位加入平臺后，通過平臺，可以進行節能減排方面的資源共享，可以對單位線路和設備的運行情況進行監測，控制終端，可以通過專業的能效管理師進行數據分析，針對企業用能不合理的情況提出適合的解決方案。項目采用自動化、信息化技術建立能源管理調度中心，實現從能耗數據采集——過程監控——能源介質消耗分析——能耗管理等全過程自動化、高效化、科學化管理。

能源管理平臺系統架構圖如圖 7 所示。

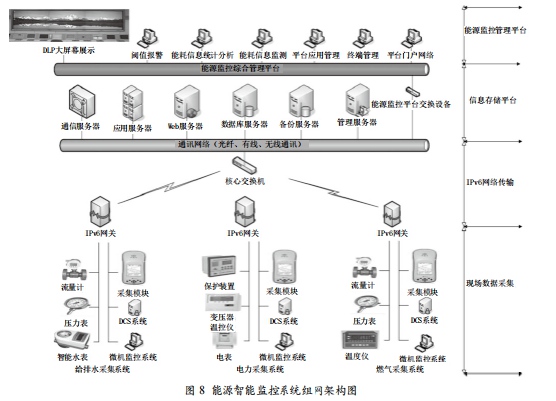

該項目的組網架構見圖 8。

IPv6 網關部署在各大企業，為計量裝置分配 IPv6 地址。計量裝置，包括給排水采集系統的流量計、壓力表，智能水表；店里采集系統的變壓器溫控儀、電表；燃氣采集系統的流量計、壓力表、溫度儀等。計量裝置采集到的各類信息通過 IPv6 網絡傳輸至信息存儲平臺進行分類，并最終到達能源監控管理

平臺實現數據分析和報警等功能。

3 結 語

下一代互聯網意味著更大的地址空間，更好的 QoS，更高的安全性，更實時有效的通信，應用下一代互聯網技術建設物聯網是物聯網發展的必然方向。目前，物聯網應用仍處于起步階段，而下一代互聯網的演進也不是一蹴而就的，不同電信業務、不同應用場景在不同階段對 IPv6 演進方案有著不同需求，而各個行業各個領域的物聯網建設也需要進一步的研究探索?；谙乱淮ヂ?lián)網的物聯網技術發展演進之路將是一個長期的過程。
