全球知名半導體制造商羅姆（總部位于日本京都市）面向空調、白色家電、FA設備等配備交流電源的家電和工業設備領域，開發出內置730V耐壓MOSFET*1的AC/DC轉換器*2IC“BM2P06xMF-Z系列（BM2P060MF-Z、BM2P061MF-Z、BM2P063MF-Z）”。

近年來，家電和工業設備領域的AC/DC轉換器，不僅要支持交流輸入85V～264V以處理世界各地的交流電壓，作為電源整體還要符合能效標準“Energy Star*3”和安全標準“IEC 62368”等，需要從國際視角構建電源系統。其中，對于AC/DC轉換器IC來說，不僅要滿足這些要求，還需要采用表貼型封裝形式，以降低工廠的安裝成本。然而，事實上，在AC/DC轉換器IC中仍然大范圍地使用產生大量損耗和熱量的DMOSFET和Planar MOSFET，即使表貼封裝產品也很難滿足幾十瓦級的輸出功率要求。為解決這些問題，ROHM開發一種具有45W輸出功率的新產品，新產品已將低損耗SJ-MOSFET和優化的控制電路集成在小型表貼封裝中。

新產品是將ROHM的低損耗功率半導體（Super Junction MOSFET， 簡稱“SJ-MOSFET”）和控制電路等一體化封裝的IC，使交流輸入85V～264V、輸出功率到45W的AC/DC轉換器的開發變得更容易。新產品采用表貼型封裝，實現了過去很難的電路板自動安裝；而且還采用特別開發的控制電路，可以在取消電源輸入端的放電電阻器（待機時的損耗源）的情況下也符合“IEC 62368*4”標準；同時，利用ROHM自有的低待機功耗控制技術，使待機功耗顯著降低。不僅如此，最高的工作電源電壓（VCC）可達60V，無需降壓用的外部電源電路。與同等性能的普通產品相比，支持自動安裝將有助于降低工廠的安裝成本，同時還將待機功耗降低90%以上，并減少4個電源電路器件，從而有助于提高節能性和可靠性。

新產品已于2021年7月開始出售樣品（樣品價格 500日元/個，不含稅），計劃于2022年1月起暫以月產20萬個的規模投入量產。新產品和評估板“BM2P060MF-EVK-001”已經開始通過電商進行銷售，通過Ameya360、Sekorm、Right IC等電商平臺均可購買。

今后，ROHM不僅會繼續開發各種功率半導體和先進的模擬控制IC，還將為不同的應用提供更好的解決方案，不斷為系統的節能和優化貢獻力量。

＜新產品特點＞

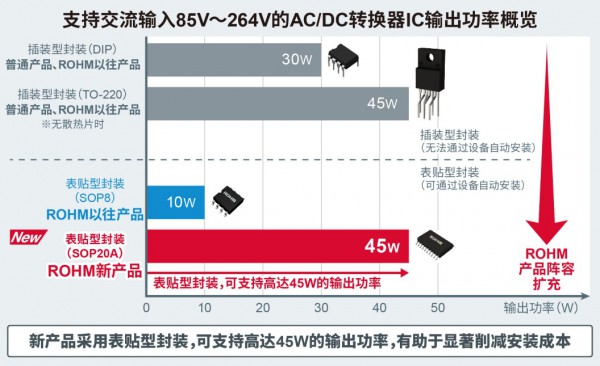

1．表貼封裝、可支持高達45W的輸出功率，有助于降低工廠的安裝成本

新產品將低損耗（低導通電阻）730V耐壓SJ-MOSFET、啟動電路和優化的控制電路集成在小型且散熱性良好的表貼封裝（SOP20A）中。作為支持輸入電壓AC85V～264V的表貼封裝產品，支持過去很難實現的高達45W的大輸出功率（24V×1.875A=45W等），并實現了普通的插裝型產品無法實現的自動安裝，這將非常有助于降低工廠的安裝成本。

2．待機功耗比普通產品低90%以上

新產品采用了融入ROHM高耐壓工藝技術和模擬設計技術的控制電路（X電容*5放電功能），即使取消以往必須的既是損耗源又具有防觸電功能的放電電阻，也可以滿足安全標準“IEC 62368”的安全要求。此外，利用自有的低待機功耗控制技術（優化控制功率半導體的開關次數和流經隔離變壓器的電流），進一步降低了應用待機時的IC功耗，系統待機功耗與普通產品相比降低了90%以上，成功地將待機功耗抑制到17mW（AC輸入230V、輸出功率0W時）。

此外，還搭載了降噪模式，可抑制隔離變壓器的異常噪聲。當希望降低待機功耗時，可以關閉降噪模式，當擔心隔離變壓器的異常噪聲或希望加快開發速度時，可以打開降噪模式，因此，可根據應用產品提供理想的電源系統。

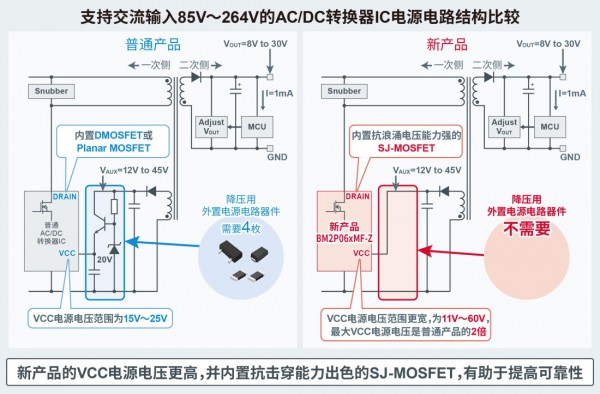

3．電源電路元器件數量減少4個，功率半導體的故障風險更低，電源的可靠性更高

新產品可在11V～60V的更寬VCC電源電壓范圍內工作。60V的最高電源電壓是普通產品的兩倍，對外來噪聲干擾和浪涌電壓均具有很高的可靠性。此外，還可以減少普通產品所需的降壓用外置電源電路的4個元器件。

不僅如此，在內置的功率半導體中，還采用了具有很強抗浪涌電壓能力的SJ-MOSFET（抗擊穿能力指標——雪崩耐量比普通產品中內置的DMOSFET和Planar MOSFET高30倍以上），降低了半導體的故障風險，因此有助于提高電源系統的可靠性。

＜應用示例＞

◇空調、白色家電、監控器、吹風機等各種家電

◇逆變器、AC伺服、路由器、OA設備等各種工業設備

適用于家電和工業設備中最高45W輸出功率的各種AC/DC轉換器。

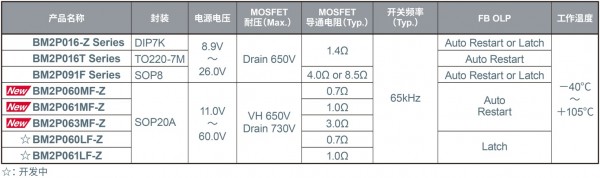

＜與新產品相關的AC/DC轉換器IC產品陣容＞

＜電商銷售信息＞

起售時間： 2021年9月開始

電商平臺：Ameya360、Sekorm、Right IC，在其他電商平臺也將逐步發售。

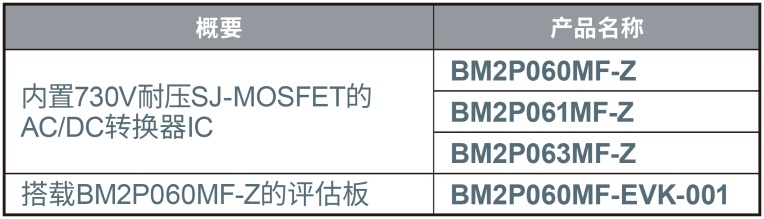

銷售產品：

＜術語解說＞

*1) MOSFET（Metal-Oxide-Semiconductor Field Effect Transistor）、SJ-MOSFET（Super Junction MOSFET）、DMOSFET（Double-diffused MOSFET）、Planar MOSFET（平面型MOSFET）

MOSFET是晶體管的一種，根據器件結構進一步細分為DMOSFET、Planar MOSFET和SJ-MOSFET。使用硅襯底生產MOSFET時，DMOSFET和Planar MOSFET的生產成本比SJ-MOSFET要低，而SJ-MOSFET的耐壓和輸出電流能力比DMOSFET和Planar MOSFET要好，處理大功率時的損耗更少。

*2) AC/DC轉換器

電源的一種，可將交流（AC）電壓轉換為直流（DC）電壓。是電子設備所需的一種控制電路，負責將流經普通插座的交流電轉換為電子設備工作所需的直流電。

*3) Energy Star

美國環境保護署（EPA）和美國能源部（DOE）于1992年制定的針對消費產品的能效標準。通過國際合作項目在其他國家也得到了應用，目標產品范圍很廣，其中包括家電和IT設備等。

*4) IEC 62368

音視頻與信息技術設備安全標準。是基于旨在防止對人體造成傷害的“基于危害的安全工程（HBSE）”概念開發的安全標準。規定了危險能量源（造成傷害的源頭）的識別、傳遞機制以及人體安全防護措施等指南。

*5) X電容

AC電源（AC/DC轉換器）輸入電路中用來抑制噪聲的電容器。從插座上拔下插頭后的一瞬間，X電容中仍帶有電壓，如果在這種狀態下觸碰插頭的電極，可能會放電到人體并造成觸電。
