1.前言

在這個由兩部分組成的系列的第一部分中，我描述了正確設計電源的良好規范的重要性。在第 2 部分中，我將概述我們的規范中的哪些參數（參見圖 1）會影響某些拓?fù)涞臎Q策。

圖 1：我們的規范參數，這些參數會影響某個拓?fù)涞臎Q策

2、拓?fù)錄Q策

開關電源中有幾種基礎的拓?fù)洌?/span>buck拓?fù)潆娐贰oost拓?fù)潆娐芬约胺醇な介_關電源等等。這些拓?fù)浼扔兴麄兿嗤?，也有其?dú)特性。一般，經驗豐富的工程師在設計的時候能夠根據需求選擇適合的拓?fù)?。而?duì)于初學者來說，如何選擇合適的拓?fù)溥@就非常困難了。因此，就需要我們很好的掌握拓?fù)涞幕咎匦?，這是非常有必要的。這對我們?cè)谠O(shè)計時選擇合適的拓?fù)湟彩呛苡袔椭?，可以避免因?yàn)橥負溥x擇不當而浪費時間。

一些拓?fù)溥m用于離線式（電網供電的）AC/DC變換器，其中有些適合小功率輸出（<200W），有些適合大功率輸出；有些適合較高的AC輸人電壓（>=220V AC），而有些適合較低的AC輸人電壓的場合；有些在較高的DC輸出電壓（ >200V）場合有較大的優勢，而有些在較低的DC輸出電壓場合有較大的優勢。對于多級電壓輸出的應用場合，使用器件較少或是在器件數與可靠性之間有較好折中是選擇拓?fù)湟紤]的因素。同時，輸入/輸出紋波和噪聲要求也是選擇拓?fù)湟紤]的重要因素。某些拓?fù)湟蚱浔旧砉逃械木窒扌?，需要輔助電路或更復雜的電路，使得在某些應用場合它的特性變得非常難以分析。

因此，要恰當選擇拓?fù)?，熟悉各種不同基本拓?fù)涞膬?yōu)缺點是非常重要的。錯誤的選擇會導致電源的性能變差，甚至浪費設計時間和成本。因此有必要充分地了解不同拓?fù)涞幕咎匦詤?shù)。

3、如何進行電源拓?fù)錄Q策

當我們的應用不需要輸入和輸出之間的隔離屏障時，V in和 V out之間的比率、輸入和輸出電壓的紋波要求以及最大輸出功率通常會決定我們應該選擇哪種拓?fù)洹＝祲?、升壓、降?/span>-升壓、單端初級電感轉換器 (SEPIC) 和 Zeta 是最常見的非隔離式電源拓?fù)?，功率范圍高達 250W。降壓轉換器降低其輸入電壓，升壓轉換器將其升高。降壓-升壓、SEPIC 和 Zeta 的輸入電壓可以等于、小于或大于它們的輸出電壓。如果我們的輸入電壓與輸出電壓的符號不同，則應選擇反相降壓-升壓轉換器或 Cuk 轉換器。對于這兩種拓?fù)?，輸入電壓的絕對值可以等于、小于或大于輸出電壓的絕對值。

表 1 列出了輸入電壓和輸出電壓之間的關系以及我提到的非隔離拓?fù)涞牡湫凸β史秶?。如?span>我們的應用需要超過表 1 中所示的輸出功率限制，則可以將兩個或更多交錯轉換器級并聯或使用隔離拓?fù)洌▍⒁姳?2），因?yàn)檫@些已經用于更高的功率水平。

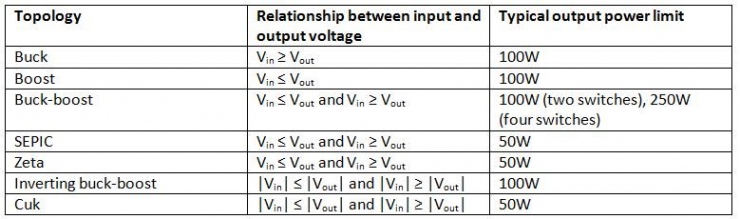

表1 ：非隔離拓?fù)涓攀?/b>
