印制線路板的設計工藝流程包括原理圖的設計、電子元器件數據庫登錄、設計準備、區塊劃分、電子元器件配置、配置確認、布線和最終檢驗。在流程過程中，無論在哪道工序上發現了問題，都必須返回到上道工序，進行重新確認或修正。

設計在不同階段需要進行不同的格點設置，在布局階段可以采用大格點進行器件布局;對于IC、非定位接插件等大器件，可以選用50~100mil的格點精度進行布局，而對于電阻電容和電感等無源小器件，可采用25mil的格點進行布局。大格點的精度有利于器件的對齊和布局的美觀。

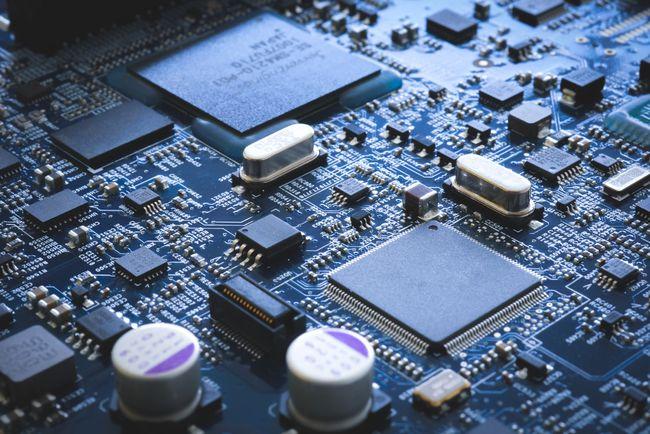

1、在通常情況下，所有的元件均應布置在電路板的同一面上，只有頂層元件過密時，才能將一些高度有限并且發熱量小的器件，如貼片電阻、貼片電容、貼片IC等放在低層。2、在保證電氣性能的前提下，元件應放置在柵格上且相互平行或垂直排列，以求整齊、美觀，在一般情況下不允許元件重疊;元件排列要緊湊，元件在整個版面上應分布均勻、疏密一致。3、電路板上不同組件相臨焊盤圖形之間的最小間距應在1MM以上。4、離電路板邊緣一般不小于2MM.電路板的最佳形狀為矩形，長寬比為3:2或4:3.電路板面尺大于200MM乘150MM時，應考慮電路板所能承受的機械強度。

在PCB的布局設計中要分析電路板的單元，依據起功能進行布局設計，對電路的全部元器件進行布局時，要符合以下原則：1、按照電路的流程安排各個功能電路單元的位置，使布局便于信號流通，并使信號盡可能保持一致的方向 [1] 。2、以每個功能單元的核心元器件為中心，圍繞他來進行布局。元器件應均勻、整體、緊湊的排列在PCB上，盡量減少和縮短各元器件之間的引線和連接。3、在高頻下工作的電路，要考慮元器件之間的分布參數。一般電路應盡可能使元器件并行排列，這樣不但美觀，而且裝旱容易，易于批量生產。特殊元器件與布局設計在PCB中，特殊的元器件是指高頻部分的關鍵元器件、電路中的核心元器件、易受干擾的元器件、帶高壓的元器件、發熱量大的元器件，以及一些異性元器件，這些特殊元器件的位置需要仔細分析，做帶布局合乎電路功能的要求及生產的需求。不恰當?shù)姆胖盟麄兛赡墚a(chǎn)生電路兼容問題、信號完整性問題，從而導致PCB設計的失敗。在設計中如何放置特殊元器件時首先考慮PCB尺寸大小。PCB尺寸過大時，印刷線條長，阻抗增加，抗燥能力下降，成本也增加;過小時，散熱不好，且臨近線條容易受干擾。在確定PCB的尺寸后，在確定特殊元件的擺方位置。最后，根據功能單元，對電路的全部元器件進行布局。特殊元器件的位置在布局時一般要遵守以下原則：1、盡可能縮短高頻元器件之間的連接，設法減少他們的分布參數及和相互間的電磁干擾。易受干擾的元器件不能相互離的太近，輸入和輸出應盡量遠離。2一些元器件或?qū)Ь€(xiàn)有可能有較高的電位差，應加大他們的距離，以免放電引起意外短路。高電壓的元器件應盡量放在手觸及不到的地方。3、重量超過15G的元器件，可用支架加以固定，然后焊接。那些又重又熱的元器件，不應放到電路板上，應放到主機箱的底版上，且考慮散熱問題。熱敏元器件應遠離發熱元器件。4、對與電位器、可調電感線圈、可變電容器、微動開關等可調元器件的布局應考慮整塊扳子的結構要求，一些經常用到的開關，在結構允許的情況下，應放置到手容易接觸到的地方。元器件的布局到均衡，疏密有度，不能頭重腳輕。一個產品的成功，一是要注重內在質量。而是要兼顧整體的美觀，兩者都比較完美的扳子，才能成為成功的產品。
