使用超級電容器作為后備電源的有效方法
1.前言
許多使用線路電源運行的現代智能物聯網 (IoT) 設備需要備用電源來安全斷電或在意外斷電時執行最后的通信。例如，電表可以通過射頻 (RF) 接口共享有關停電時間、位置和持續時間的詳細信息。最近，鑒于以下優勢，窄帶物聯網 (NB-IoT) 在此類操作中變得流行起來：
· 使用現有的 2G、3G 和 4G 頻段。
· 來自美洲和歐洲和亞洲國家的一個或多個運營商的支持。
· 與通用分組無線電服務 (GPRS) 相比，功率和峰值電流顯著降低。
精心設計的備用電源方案有助于提供適量的備用電源，在正常和備用操作之間無縫切換，并且可以支持多次停電而無需維護。在本文中，我們將介紹一種使用 TI 的TPS61094降壓/升壓轉換器和單個超級電容器為 NB-IoT 和 RF 標準實施備用電源方案的簡單方法。我們還將比較基于 TPS61094 的解決方案與現有的 TI 參考設計。
2.NB-IoT 備用電源
表 1 顯示了不同 NB-IoT 操作模式隨時間推移的電流消耗。在數據傳輸模式下峰值為 310 mA，持續 1.32 秒，負載隨著操作模式的變化而顯著變化。整個過程的平均電流消耗為 30 mA，持續 80 秒——當主電網突然宕機時，需要足夠的備用電源和無縫電源切換的負載持續時間。TPS61094 60nA 靜態電流 ( IQ ) 雙向降壓/升壓轉換器可實現可靠且簡單的備用電源設計，同時作為單芯片解決方案，無需額外電路即可實現超級電容器充電和放電。
|
模式 |
睡眠模式 |
傳輸方式 |
傳輸方式 |
||||||
|
喚醒和掃描 |
數據發送 |
RRC活動 |
RRC 發布 |
PSM |
|||||
|
電流 (mA) |
0.003 |
28 |
310 |
40 |
20 |
310 |
20 |
8 |
30 （平均數） |
|
時間（秒） |
* |
2 |
1.32 |
12.68 |
30 |
1.25 |
1 |
30 |
80 （總時間） |
* 特定于客戶和終端設備?？梢允菐追昼姷綆滋?。
表 1：來自 Saft Batteries 的 NB-IoT 負載曲線示例

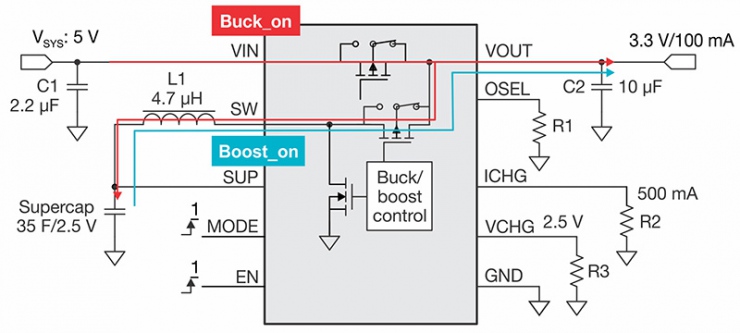

為了使用單個超級電容器和 TPS61094 實現有效的備用電源電路，圖 1 顯示了我們?nèi)绾闻渲?span style="background-color:#FFFFFF;">TPS61094評估模塊 (EVM) 以支持表 1 中的 NB-IoT 負載配置文件的足夠備用電源。
圖 1：TPS61094 EVM 備用電源配置
當系統電源打開時，TPS61094 進入 Buck_on 模式，這會打開旁路場效應晶體管 (FET)，為超級電容器提供 500 mA 的恒定電流，并在超級電容器兩端的電壓為 2.5 V 時停止充電。 V SYS直接為 V OUT供電。當停電導致 V SYS下降時，TPS61094 自動進入 Boost_on 模式，關閉旁路 FET 并從超級電容器中存儲的能量提供 V OUT。

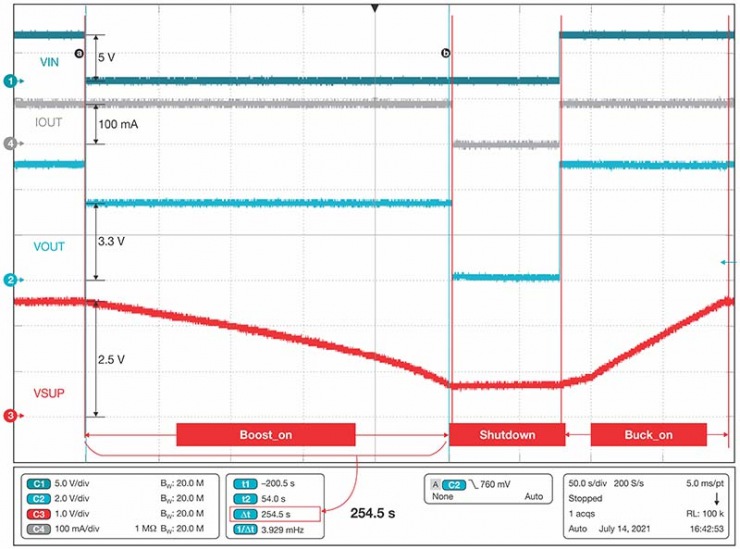

圖 2 顯示了完整備用電源循環的示波器測量結果。V IN代表來自電網的系統電壓。V OUT是 TPS61094 的輸出電壓，V SUP是超級電容器電壓。I OUT顯示負載電流消耗。在我們的示例中，負載為 100 mA，是負載配置文件平均電流消耗的 3.33 倍。我們?cè)黾恿素?fù)載，以確定當電網在更極端的負載條件下停機時 TPS61094 如何切換輸入功率。
當系統電源突然下降時，TPS61094 立即進入 Boost_on 模式并使用來自超級電容器的電源調節 V OUT。降壓/升壓轉換器提供 254.5 秒所需的輸出電流，相當于 11.5 次 NB-IoT 事務。TPS61094 對超級電容器放電，直到其電壓降至 0.7 V；此時，器件進入關斷模式，直到系統 V IN恢復。在 Buck_on 模式下，TPS61094 以恒定電流為超級電容器無縫充電。正如我們在圖 2 中看到的，超級電容器放電和充電之間的切換非常平滑。
圖 2：TPS61094 電源循環測量
3.其他備用電源實施
我們還可以使用其他解決方案，每個解決方案都有優點和缺點。使用分立電路為超級電容器充電，并使用 TPS61022 升壓轉換器在電網出現故障時將超級電容器電壓升壓至更高的系統電壓。TPS61022 輸出電流能力高于 TPS61094 解決方案，但需要更多外部組件。
另一種方法它使用 TPS63802 降壓-升壓轉換器作為超級電容器充電器和穩壓器，并消除了額外的分立充電電路。然而，它仍然需要額外的外部組件來實現電源 ORing、充電電流限制和超級電容器端電壓設置。
表 2 列出了每種備用電源方法的最重要特征。
|
解決方案 |
TPS61094 |
1S升壓設計 |
2S升降壓設計 |
|
核心設備 |
TPS61094 |
TPS61022 |
TPS63802 |
|
設備 I Q (uA) |
0.06 |
27 |
11 |
|
正直 |
高的 |
低的 |
中等的 |
|
充電電路 |
融合的 |
離散的 |
部分集成 |
|
超級電容配置 |
1秒 |
1秒 |
2S |
|
3.3 V OUT 的平均最大輸出電流 (mA) * |
300 |
650 |
1,300 |
|
ORing電路 |
融合的 |
離散的 |
離散的 |
|
可編程超級電容器端電壓 |
融合的 |
離散的 |
離散的 |
|
可編程充電電流 |
融合的 |
離散的 |
離散的 |
|
可編程輸出電壓 |
融合的 |
融合的 |
融合的 |
|
V IN范圍 (V) |
0.7-5.5 |
10-12 |
3.3-5 |
|
V OUT范圍 (V) |
2.7-5.4 |
2.2-5.5 |
1.8 至 4.9 V |
|
備用電源的關鍵部件 |
TPS61094 |
分立充電器，TPS61022 |
TPS63802、LM6100、INA181A、運算放大器 |
*對于 TPS61094 和 TPS61022，最小 V IN為 0.7 V。對于 TPS63802，V IN為 1.3 V。
表 2：備用電源解決方案概覽
4.結論
低功耗無線標準正變得越來越流行。TPS61094 具有高集成度、簡單設計和最佳輕載效率，是具有 LTE-M、Lora、藍牙和其他新興無線接口的備用電源應用的理想選擇。
如果我們需要更多輸出電流，電子表或電流限制參考設計是非常有效的解決方案。雖然它們需要更多的分立元件，但它們可以支持更高功率的 RF 傳輸，例如 GPRS。
