隨著太陽能設備變得更加便攜和互聯,可充電電池消除了對交流適配器輸入電源的需求,并利用了來自太陽的豐富能量。

例如,電動自行車和互聯網協議網絡攝像頭等設備大部分時間都在戶外和遠離電源插座的地方,因此太陽能充電對于系統運行至關重要。同樣,太陽能充電技術可以在遠足等遠程活動期間將能量收集和存儲在移動電源中,因?yàn)槟抢锏碾娋W(wǎng)無法到達。

通常,單個太陽能電池產生大約 0.7V。電池板由多個堆疊電池組成,能夠提供廣泛的電壓范圍,并為充電系統提供輸入電源。由于照射在面板上的陽光量不一致、溫度變化和電池堆的高阻抗,太陽能電池板需要在最大點運行以輸出最大功率和最高效率。

當系統必須處理高源阻抗和照明變化時,使用降壓(降壓)或升壓(升壓)電壓的充電器為太陽能應用提供最佳解決方案。TI 的 bq25703A 多節降壓-升壓充電器根據電池的充電要求在降壓模式和升壓模式之間轉換,從而成功管理任何太陽能電壓輸入。在一些更簡單的低功耗應用中,bq25895 單節電池降壓充電器是太陽能電池充電的合適選擇。bq25703A 和 bq25895 均使用 I 2 C 功能來確定系統的最大功率點 (MPP) 并有效地為電池充電。

為中/大功率太陽能應用充電

盡管市場上的許多充電器僅提供降壓模式,但 bq25703A 能夠降低或升高電池的輸入電壓。該充電器在 3.5V 至 24V 的輸入電壓范圍內運行,與通常具有高達 24V 的開路電壓的太陽能電池板兼容。為了有效地利用陽光作為太陽能充電應用的電源,充電器使用輸入電壓調節實現 MPP 跟蹤 (MPPT) 以實現最大輸出功率。

太陽能電池板在其 IV 曲線上具有 MPP,在該曲線上光伏系統以最大效率運行。每條 IV 曲線都根據面板捕獲的陽光量而變化;因此,MPP 一直在變化,如圖 1 所示。

為太陽能應用選擇合適的充電管理芯片

1:太陽能電池的 IV 曲線

使用可調電壓動態電源管理環路,當電壓低于輸入電壓設置時,充電器會降低充電電流。憑借這種動態電源管理功能,bq25703A 可以為太陽能應用實現 MPPT。

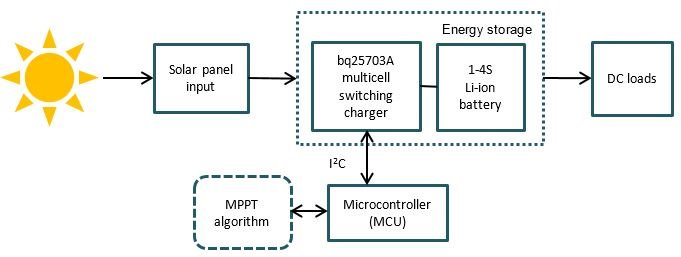

當太陽能電池板為輸入供電時,MPPT 算法將輸入電壓調整為 MPP 電壓并鉗位輸入電流以從電池板提取最大輸出功率。圖 2 說明了使用 bq25703A 的太陽能電池充電實現。

為太陽能應用選擇合適的充電管理芯片

2:使用 bq25703A 進行太陽能充電

憑借降壓、升壓和降壓-升壓功能,這款充電器可以接受低于或高于電池所需的太陽能輸入電壓,并升壓或降壓,為 1 至 4 節電池充電。但是,如果設計需要低功率太陽能電池充電,bq25895 單節降壓模式開關充電器會實施一種算法來提取 MPP。

為低功率太陽能應用充電

bq25895 為低功率應用的太陽能電池充電提供了一種簡單的集成解決方案。bq25895 的工作輸入范圍為 3.9V 至 14V,兼容開路電壓高達 12V 的太陽能電池板,可為單節鋰離子 (Li-ion) 或鋰聚合物電池充電。這款單節電池充電器使用充電器的集成模數轉換器 (ADC) 實現 MPPT。

假設電池電壓固定,集成 ADC 會連續讀取輸入電壓和電池充電電流,同時以 100mV 的步長進行操作。最初,充電電流和輸入電流限制被設置為其最大限制。大多數情況下,太陽能電池板的 MPP 存在于開路電壓的 65% 至 90% 之間。因此,為了盡量減少找到 MPP 所需的步驟數,算法將輸入電壓限制在該百分比范圍內。

參數初始化后,算法從其開路電壓的 65% 下限開始增加,ADC 測量充電電流。通過不斷監測最大充電電流,該算法可以確定 MPP 隨著它隨日光量的變化而變化。

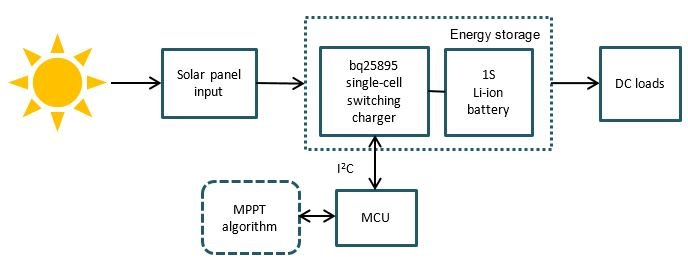

3 顯示了使用 bq25895 的太陽能充電過程。盡管該器件僅提供降壓功能,但充電器具有使用太陽能輸入功率所需的 MPPT 算法,并且在非典型升壓輸入的低功率情況下也能取得成功。

為太陽能應用選擇合適的充電管理芯片

3:使用 bq25895 進行太陽能充電

總結

隨著技術的便攜性不斷提高,市場上的設備正在迅速采用可充電電池來滿足其電力需求。對于插頭不易獲得的戶外應用,來自太陽的能量可以提供系統所需的輸入功率。然而,由于陽光強度變化,充電器必須優化太陽能輸入以有效輸出最大功率。

TI 的 bq25703A 和 bq25895 電池充電器實施 MPPT 以選擇太陽能電池板的峰值輸出功率。使用太陽能電池板作為電源不僅可以通過消除尋找外部電源插座的需要來增強用戶體驗,而且還可以利用太陽能提供的無限能量。
