由W7805構成的恒流源應用電路

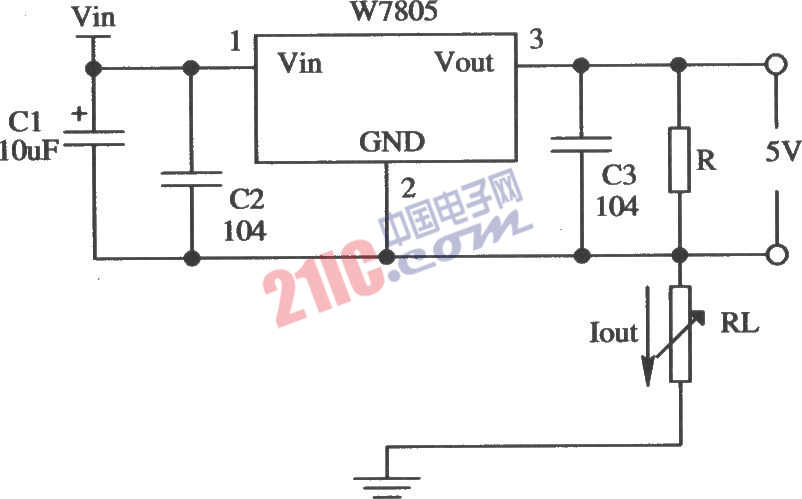

如圖所示的電路是用W7805正集成穩壓器組成的恒流源應用電路。圖示電路中正集成穩壓器W7805工作在懸浮狀態。在其輸出端和公共端之間接入一個電阻，形成一固定電流，讓此電流流過負載RL后，再回到電源。選擇W7805輸出電壓低的穩壓器，主要是為了提高效率。調節R的大小，可以改變恒流源的值(當然不能超過該穩壓器的最大輸出電流)。輸出電流符合下式：
式中，Id為穩壓器靜態電流，小于10 mA。當R較小即輸出電流較大時，可以忽略Id，但I(xiàn)out不能太小，否則Id的變化將影響Iout恒流的精度。當負載RL變化時，穩壓器W7805用改變自身的壓差來維持通過負載的電流不變。
