SL322構成的可伸縮、光點顯示的電平指示器

時間：2008-05-23 17:08:55

關鍵字：指示器電平電位發光二極管

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為可伸縮、光點顯示的電平指示電路。該電路由發光顯示驅動器SL322、發光二極管D1～D5、晶體管BG1～BG5等組成。當K閉合時，所有三極管均發射極接地，當電平上升使D2發光管點亮?xí)r，B點電位上升，BG1導通，使D

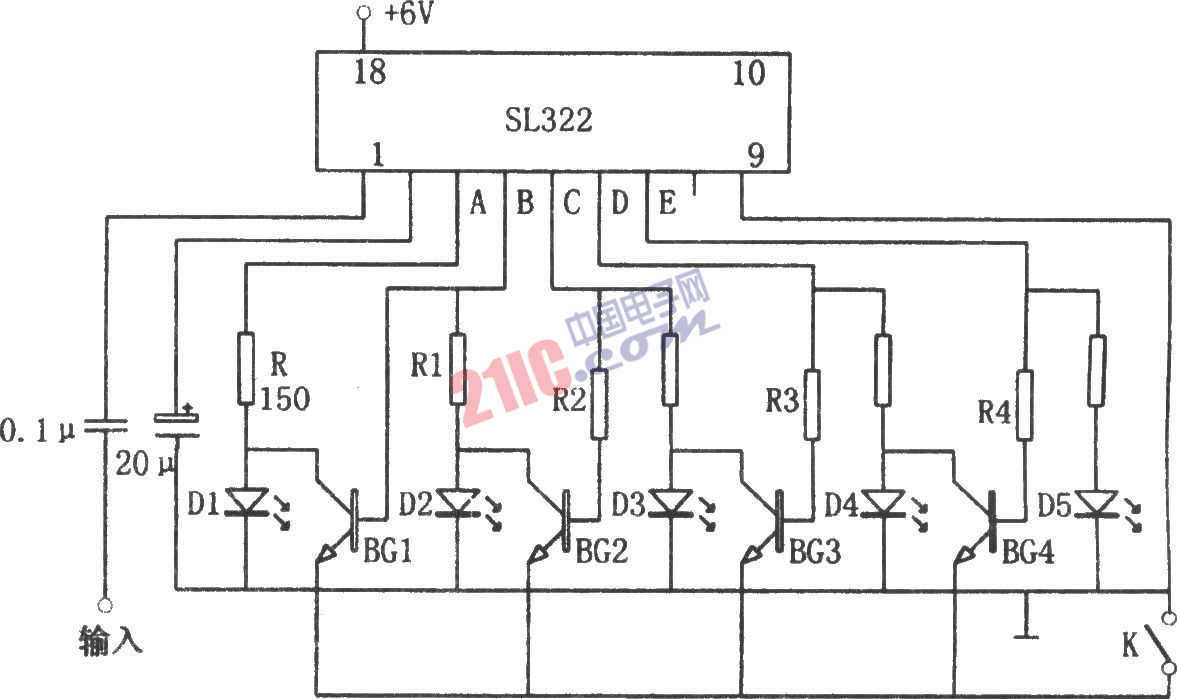

如圖所示為可伸縮、光點顯示的電平指示電路。該電路由發光顯示驅動器SL322、發光二極管D1～D5、晶體管BG1～BG5等組成。當K閉合時，所有三極管均發射極接地，當電平上升使D2發光管點亮?xí)r，B點電位上升，BG1導通，使D1發光管熄滅。當電位上升使D3點亮?xí)r，則C點電位上升，BG2導通，使D2熄滅。此時因B點電位不變，BG1仍不導通，D1仍不亮。最后當電平升至使D5點亮?xí)r，晶體管BG1～BG4全部導通，發光管D1～D4均熄滅，形成光電式顯示。當開關K斷開時，所有三極管均截止，不形成光電式顯示。在調試時，將信號發生器的音頻信號注入功放級，使所有發光二極管都點亮，然后將R1～R4依次接上，使發光二極管D1～D4依次剛好熄滅即可。電路中BG1～BG4均選用3AX型，且β>50。開關K為微型按鈕開關。
