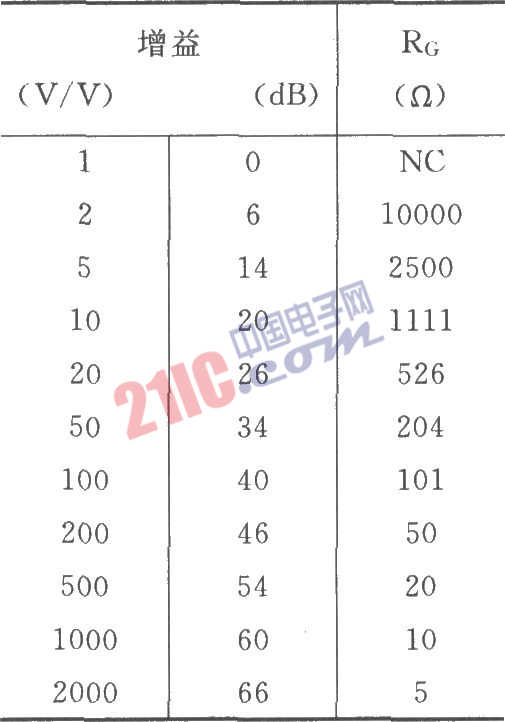

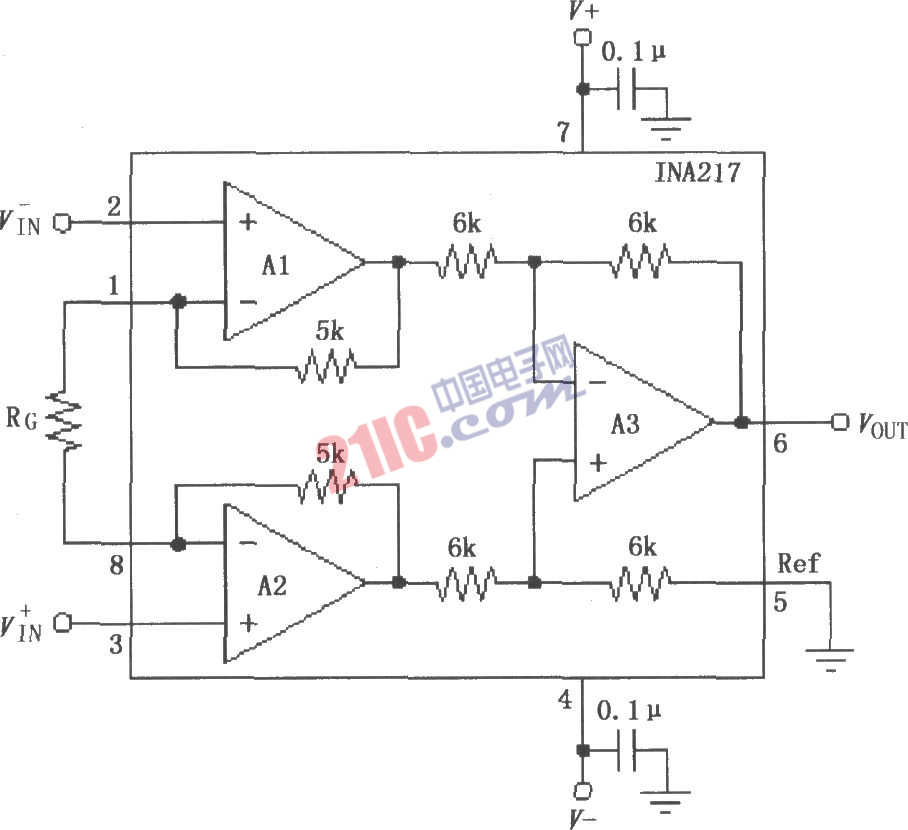

如圖所示為INA217信號和電源的基本連接電路。芯片電源端要用0.1/μF鉭電容濾波,PCB布線時應盡可能使鉭電容靠近芯片電源腳放置?;鶞?zhǔn)端Ref(5腳)的連線必須是低阻連接,如有幾Ω串聯電阻都將造成共模抑制比下降。增益的設置見下表,增益G=1+10000/RG。PCB布線時應避免輸出信號走線靠近敏感的輸入端。
