本文介紹的這種防盜報警器既可作開門照明燈控制器用，又可作防盜報警器用，其性能非常穩定可靠，幾乎沒有誤報，可供廣大電子愛好者制作參考。
工作原理

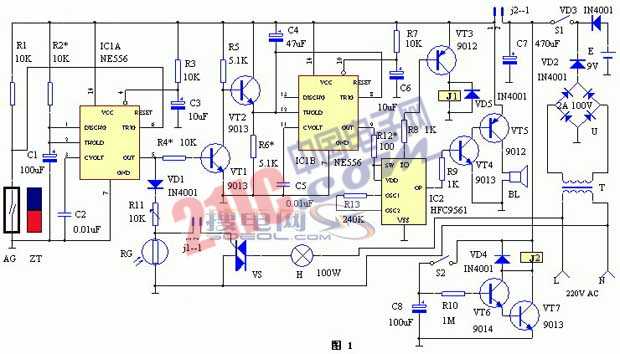

該裝置電路工作原理見圖1。它是由觸發裝置、單穩態延時電路、報警聲發生器、音頻功放電路、燈光控制電路、預置封鎖電路和電源電路等部分組成。當房門鎖上時，永久磁鐵ZT和常閉型干簧管AG靠得很近，ZT的磁力線導致AG內兩觸片分離，于是IC1A的⑥腳呈高電平，IC1A處于復位狀態，其輸出端⑤腳為低電平，雙向可控硅VS無觸發電流而阻斷，故照明燈H處于熄滅狀態。此時三極管VT1亦無偏壓而截止，VT2則導通，使IC1B的12、⑧腳呈高電平（大于2/3電源電壓），故IC1B的⑨腳亦輸出低電平，音響集成電路IC2無電源不工作。
一旦房門被打開，致使ZT和AG分離，AG內兩觸片自然接通，導致IC1A的⑥腳變?yōu)榈碗娖剑ǖ陀?/3電源電壓），此時IC1A立即置位，IC1A的⑤腳由原來的低電平變?yōu)楦唠娖?，它分為兩個支路：一路使雙向可控硅VS觸發導通，照明燈H即刻點亮，這可作進門照明燈用。如果白天進門，由于光敏電阻RG內阻很小，R11與RG的分壓不足以使VS觸發導通，故白天進門時，H可以不亮。另一路電流使三極管VT1導通，導致VT2截止，C4的短接狀態解除，電源通過R6向C4充電，此時IC1B的12、⑧腳電位越來越低，當其電位低于1/3電源電壓時，IC1B的輸出端⑨腳變?yōu)楦唠娖?，此時IC2獲得電源而工作。IC2的T0端不斷有脈沖電流產生，經三極管VT3放大后，推動繼電器J1的觸點j1－1動合開，這樣就使原來恒亮的照明燈變成了閃爍燈，以增強報警時的緊張氣氛，同是地IC2的O/P端輸出報警音頻信號，經VT4、VT5放大后，推動揚聲器BL發出宏亮的聲音。
該裝置報警一段時間，小偷嚇跑了，其警笛聲可以自動停止。這是因為IC1A呈單穩態工作模式，待它的①、②腳上的電壓充至2/3電源電壓時，IC1A就自動復位，IC1A的⑤腳就自動恢復為低電平。
預置封鎖電路由三極管VT6、VT7構成，在開啟整機電源開關S1之后，應近按一下開關S2，使VT6、VT7導通，繼電器J2暫時吸合，其觸點j2－1斷開，切斷了報警電路的電源，故主人在設置報警器關門的時候不會引起誤報。當門鎖好之后，C9放電完畢，VT6、VT7截止，J2釋放，其觸點j2－1閉合，振蕩器電路的供電自動接通，整機處于守候狀態。
元器件選擇與制作
元器件選擇見下表。
| 編 號 | 名 稱 | 型 號 | 數 量 | 編 號 | 名 稱 | 型 號 | 數 量 |
| R1、3、7 | 電阻 | 10K | 3 | C7 | 電解電容 | 470u | 1 |
| R2* | 電阻 | 3M | 1 | VD1－5 | 整流二極管 | IN4001 | 5 |
| R4* | 電阻 | 10K | 1 | U | 整流全橋 | 2A/100V | 1 |
| R5 | 電阻 | 5.1K | 1 | VT1、2、4、7 | 晶體三極管 | 9013 | 4 |
| R6* | 電阻 | 1K | 1 | VT3、5 | 晶體三極管 | 9012 | 2 |
| R8、9 | 電阻 | 1K | 2 | VT6 | 晶體三極管 | 9014 | 1 |
| R10 | 電阻 | 1M | 1 | VS | 雙向可控硅 | 3A/400V | 1 |
| R11 | 微調電阻 | 10K | 1 | IC1 | 雙時基集成電路 | NE556 | 1 |
| R12* | 電阻 | 100Ω | 1 | IC2 | 報警集成電路 | HFC9561或其它類似電路 | 1 |
| R13 | 電阻 | 240K | 1 | J1、2 | 電磁繼電器 | JRX－13F | 2 |
| RG | 光敏電阻 | MG45－34非密封型 | 1 | AG | 干簧管 | 常閉型（可選用成品磁控開關） | 1 |
| C1、8 | 電解電容 | 100u | 2 | S1、2 | 開關 | 鈕子開關 | 2 |
| C2、5 | 滌綸電容 | 0.01u | 2 | H | 白熾燈 | 100W | 1 |
| C3、6 | 電解電容 | 10u | 2 | T | 電源變壓器 | 9V/5W | 1 |
| C4 | 電解電容 | 47u | 1 | E | 電池組 | 9V | 1 |
整個電路只要元件質量良好，且焊接無誤，便可開機試驗，先將ZT靠近AG，合上電源開關S1，H應熄滅不亮，然后拿走ZT，此時H應立即點亮（如果在白天試驗，應用黑筒罩住RG），再撳下S2，此時H應立即熄滅，等待一段時間后，H又重新點亮，H點亮一段時間后，振蕩器觸發工作，發出宏亮的警笛聲，同時H由恒亮變?yōu)殚W爍即告制作成功。
預置封鎖時間由0.7R10C8的數值確定。IC1A單穩態工作時間由1.1R2C1數值確定，IC1B的延時翻轉時間由1.1R6C4的數值確定，均可通過試驗加以調整。IC2的工作電壓不應超過5V，可由R12加調整。
安裝與使用
AG應安裝在門框上，ZT應安裝在活動的門葉上，整個電路可以裝入一只乳白色塑料罩的吸頂燈中。
主人出門預置報警器時，可先合上S1，然后撳下S2，這樣待門鎖好之后，報警器就自動進入守候狀態。主人回家時，用鑰匙開門，如果是夜晚，進門時照明燈H自動點亮，主人找到室內電燈開關后，應立即斷開暗藏的電源開關S1，否則會引起報警。而小偷進門后，由于不能及時切斷報警器的電源開關（不知道設有開關或是一時難以找到），故延時幾十秒鐘后就會警笛聲大作，引起人們的注意，對小偷起到威懾作用而將其嚇走。
