具有5路輸出的35W機頂盒開關電源電路

時間：2008-05-28 18:15:19

關鍵字：開關電源電路 BSP 錄像機 輸出功率

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]具有5路輸出的35W機頂盒開關電源電路如圖所示。這5路電壓分別為：Uo1(+30V、100mA)，Uo2(+18V、550mA)，Uo3(+5V、2.5A)，Uo4(+3.3V、3A)，Uo5(-5V、100mA)。其中，+5V和+3.3V作為主輸出，其余各路均為輔輸出。當交流

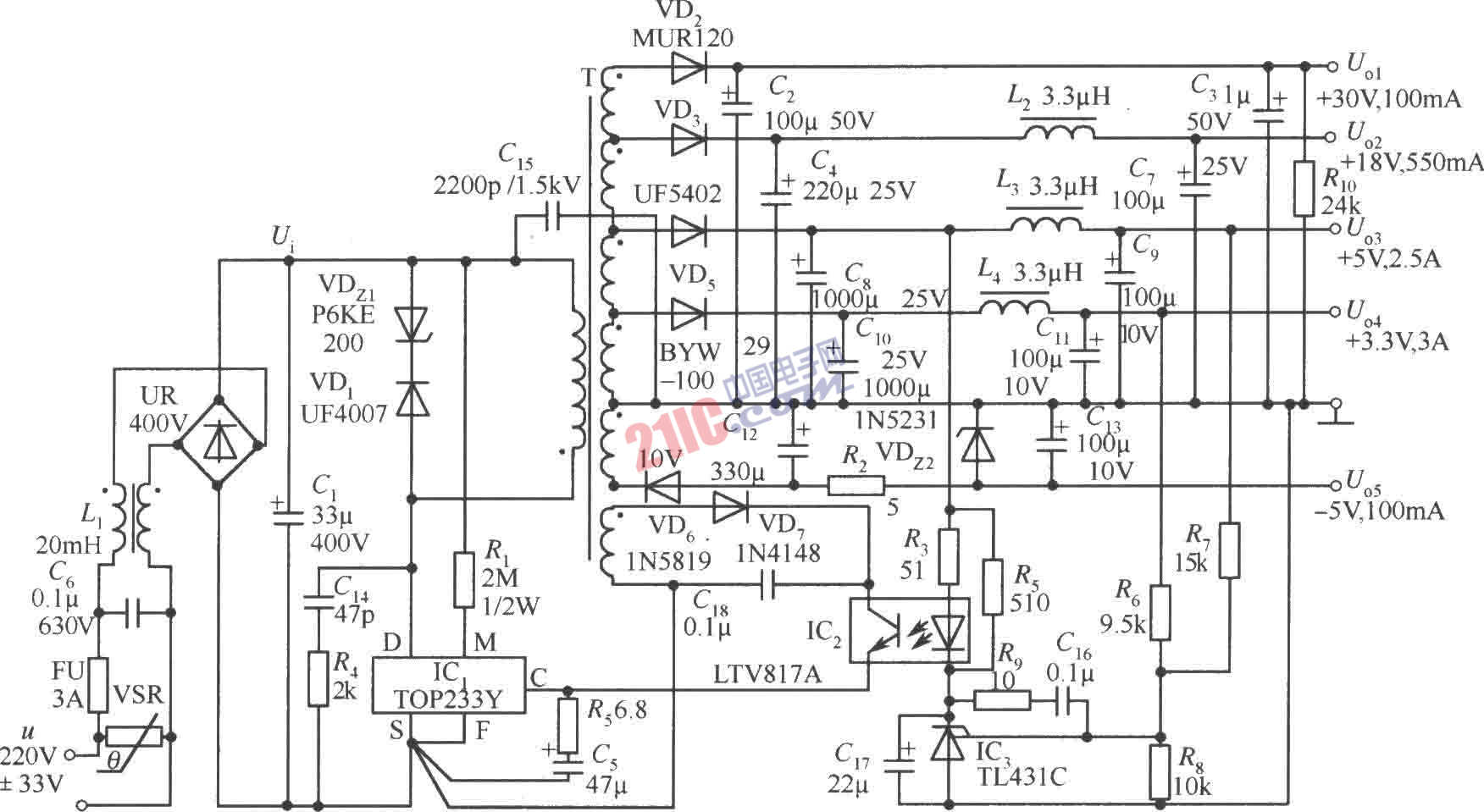

具有5路輸出的35W機頂盒開關電源電路如圖所示。這5路電壓分別為：Uo1(+30V、100mA)，Uo2(+18V、550mA)，Uo3(+5V、2.5A)，Uo4(+3.3V、3A)，Uo5(-5V、100mA)。其中，+5V和+3.3V作為主輸出，其余各路均為輔輸出。當交流輸入電壓u=220(1±15％)V時，該開關電源總輸出功率達38.5W，若采用寬范圍電壓輸入(u=85～265V)，總輸出功率就降低25W。可用作機頂盒(Set?top Box)、錄像機(VCR)、攝錄像機(CVCR)和DVD機中的開關電源。該機頂盒開關電源的效率高于77％，具有欠電壓和過電壓保護功能。
