數字電路組成的計數器電路圖
掃描二維碼
隨時隨地手機看文章

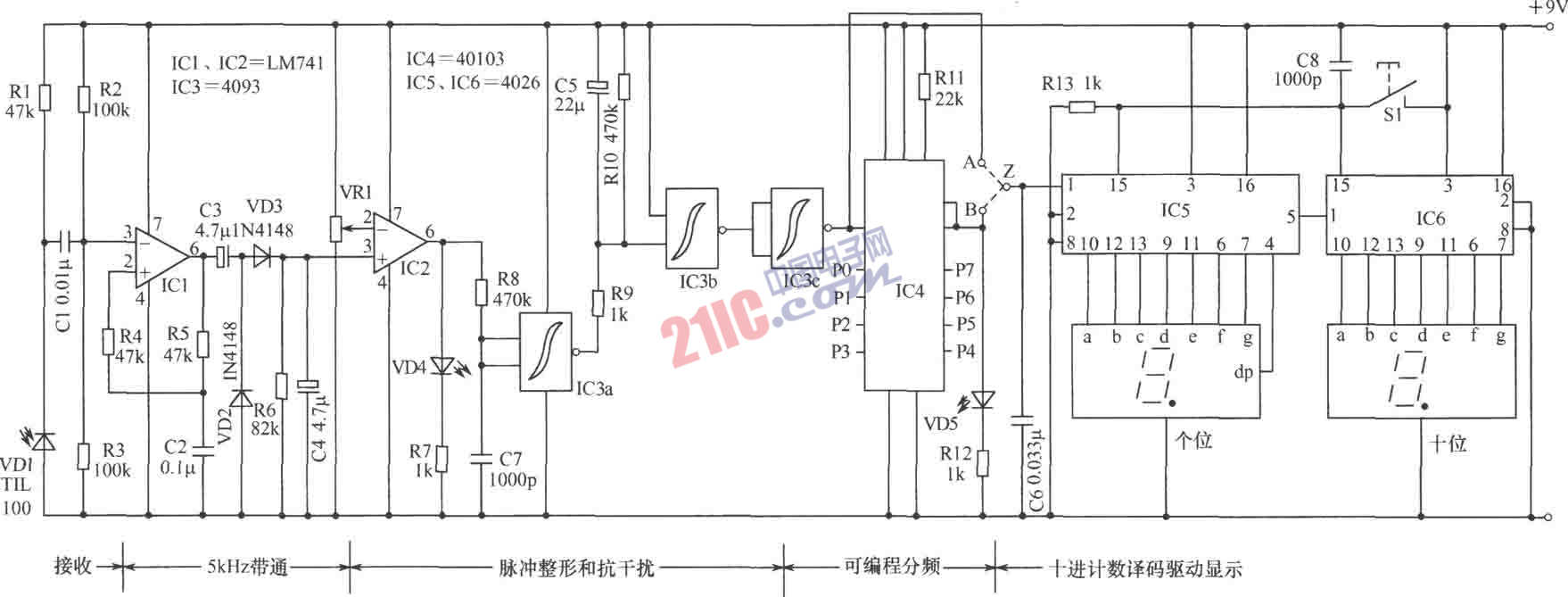

如圖所示的數字電路組成的計數器是采用紅外線作檢測信號，對活動目標掃描計數的小裝置，很適用于生產線，對傳送帶上移動的物品進行快速而準確的計數。也可用于其他目的，例如對進站口或出站口的乘客進行計數等。該電路的特點是結構簡單、制作容易、經濟實用。還有一個最突出的優點是，它可對遮光次數不同的任何物品都能直觀而準確地計數。比如從一側看汽車就有前后兩組車輪被掃描，這就需要對掃描信號二分頻后再計數，才能得出正確結果。該裝置由紅外發射和接收兩大部分組成。
紅外線發射電路：
紅外接收電路：
