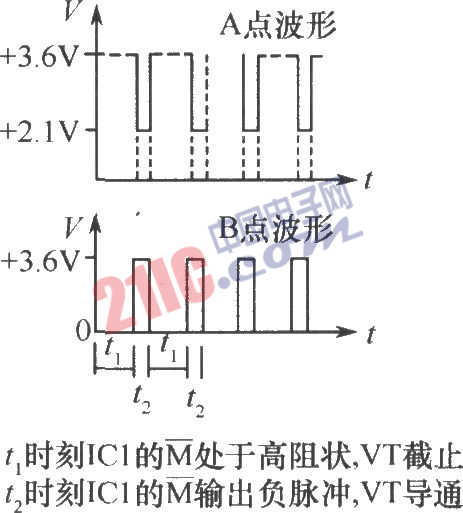

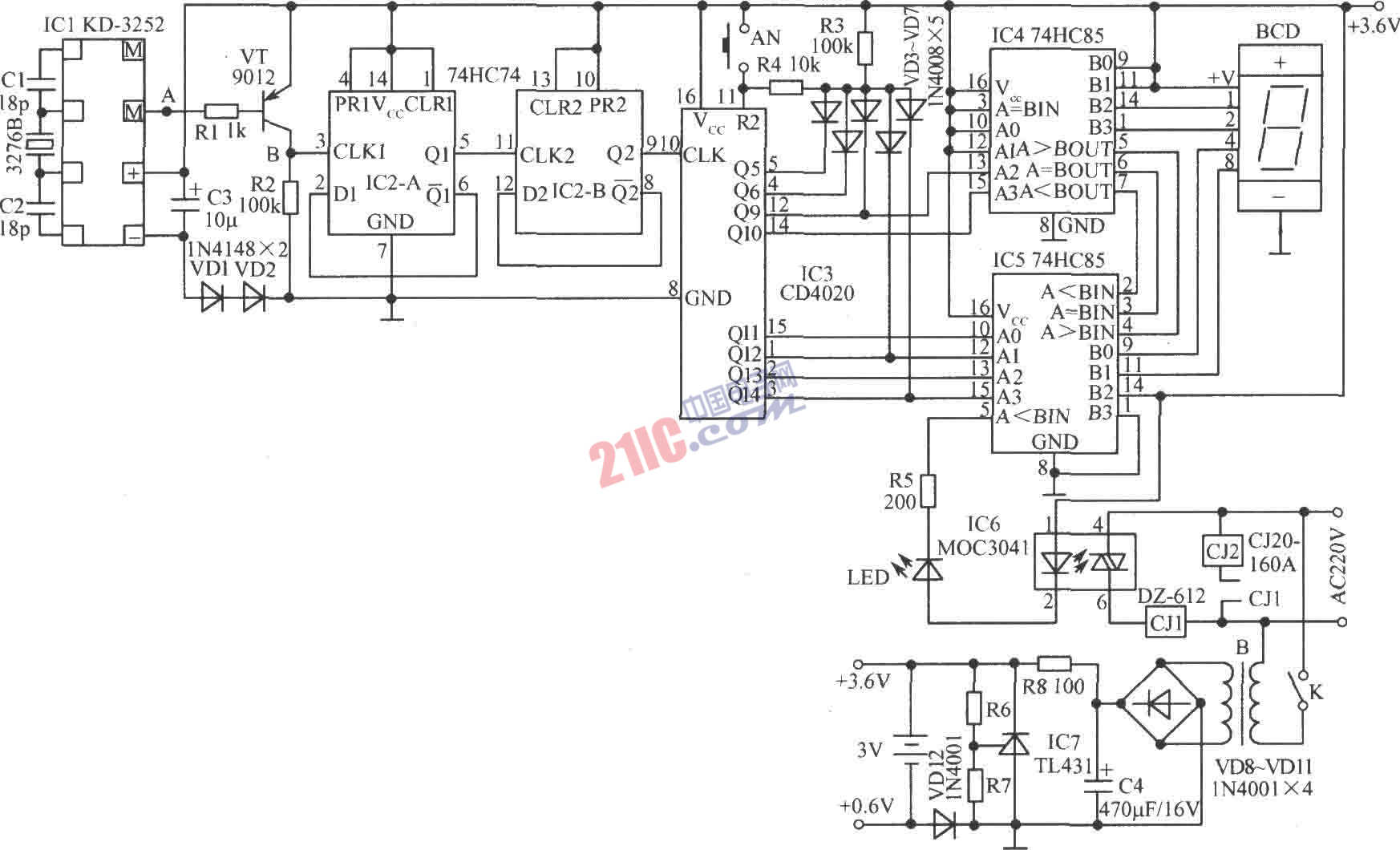

如圖所示為照明節電控制電路。IC1采用石英鐘集成控制電路，由于石英鐘的工作電壓只有1.5V，其輸出難以滿足驅動指針步進電機所需的脈沖信號。因此，用VD1、VD2、C3將IC1地電位抬高至+2.1V，使IC1正常工作在1.5V狀態。IC1輸出的步進脈沖信號從A通過 VT、R1、R2組成的反相緩沖器整形，從B點輸出滿足后面數字集成電路的秒脈沖方波信號，其A、B點的輸出波形見下圖。

在t1時刻IC1的M處于高阻狀態，VT截止；t2時刻IC1的M輸出負脈沖，VT導通，從VT集電極輸出合格的CLK1時鐘信號。IC2為雙D觸發器，將反相輸出端反饋到數據輸人端D連接成2分頻器，IC2-A的數據輸出端Q1與IC2-B的時鐘輸入端CLK2相連，組成4分頻器，其4分頻信號再送入IC3進行14級分頻，這樣就將秒信號進行了18級分頻，其IC3的14級分頻狀態下表。從IC3的Q5、Q6、Q10、Q12、Q14數據輸出端取出128s、256s、4096s、16384s、65536s的分頻信號，通過VD3～VD7、R3、R4以及啟動按鈕AN組成的與門電路相加得到86400s即24h的計時復位信號，并通過R4送入到IC3復位輸入端R(11腳)，當5個輸出端全部為高電平時，通過VD3～VD7相加得到86400s即24h計時值，這時IC3復位，輸出端全部為零，使計時時間為24h自動循環。這樣IC1～IC3、VD1～VD7與外圍元件VT、R1～R4、C1～C3等組成24h循環計時電路。R4的作用是避免按下AN時損壞與VD3～VD7連接的IC3數據門。由于時鐘由石英表集成電路產生，因此日計時誤差在3s以內，完全符合鐘控計時照明節電器的要求，時鐘電路不需任何調試即可工作。IC4、IC5兩個4位數值比較器級聯組成8位數值比較器，IC4的級聯輸入端A、A0、A1接高電位，A2、A3接IC3，IC5的數據A輸入端接IC3的Q11～Q14分頻輸出端， 即從24h循環計時電路中取出2048s(34min8s)～85488s(23h51min28s)間隔為2048s的64級6位定時數據作為輸入數據A，IC4的A0、A1、B0、B1接高電平，從BCD撥碼開關取4位BCD數據送到IC4的數據輸入端B2、B3和IC5的B0、B1端，作為IC4、IC5數據B中的4位數據，IC5的B2端接高電位，83端接低電位。這樣可通過BCD撥碼開關設定10個定時 數據中的一個與定時時鐘送來的時鐘數據(具體數碼值見表)相比較。

當定時數據A小于BCD撥碼開關設定時間數據B時，IC5的5腳輸出低電平，IC6得電觸發導通，繼電器CJ1、CJ2吸合照明燈亮。反之，數據A大于數據B時，IC5的5腳輸出高電平，IC6無觸發電壓關斷，CJ1、CJ2釋放，照明燈熄滅。IC4、IC5的輸人數據即Q9～Q14從零秒計時到大于BCD撥碼開關設定的時間數據應為夜間亮燈時間，數據A大于BCD設定的時間數據B一直到24h循環復位時為止這段時間為白天的熄燈時間。因而應將24h循環定時電路的起始點放在天黑需要點亮照明燈的時候，而不是北京時間的半夜零點。按圖中BCD撥碼所選數據，在北京時間17：30：00按下啟動按鈕AN，即鎖定在北京時間17：30：00為循環計時的起點。在北京時間17：30：00～北京時間第二天07：09：12照明燈亮，北京時間07：09：13～17：29：59燈不亮。24h循環計時器的起始時間經這樣調整，節省了一套燈亮起始時間判斷電路，只用一套熄燈時間判斷電路，更可省略時間顯示電路，從而使電路大為簡化，又降低了對時鐘走時精度的要求，制作成本也相應降低。

IC4、IC5級聯組成了8位數值比較器，若用兩位BCD撥碼開關，并將A、B的輸入數據全都加以利用，可組成256個定時點最短時間間隔512s的電路。成本僅增加一只BCD開關，就可組成定時間隔更短、劃分更細的電路。但僅用一位BCD已基本滿足照明節能控制的需要，使用也更為簡捷一些。 該電路最短定時時間為9h6min8s(夏季晚上最短約從19：40到次日5：10，不大于9．5h)，最長達14h13min20s(冬季夜間最長從17：00到早上7：00約14h)。以34min8s為間隔分10個等級，用BCD撥碼開關的0～9等10個數與其一一對應(如前表)。電源供電電路由變壓器B將220V降為6V，經VD8～VD11、C4整流濾波后，經過IC7穩壓輸出+3.6V的穩定電壓。在后備電池的負極與IC7的地電位間接有一只二極管VD12。將24h循環計時電路的負極接到電池的負極端，將比較器與其他電路的負極端接到IC7的負極端。當有電時，+3.6V經VD12向電池懸浮充電，同時向電路正常供電。當停電時，電池向24h循環計時電路部分供電確保計時準確、無誤。通過VD12的隔離作用不向其他電路供電，確保電池后備使用時間更長些。計時電路耗電約幾微安，用3V紐扣式鋰電池可使計時電路連續工作3個月以上。
