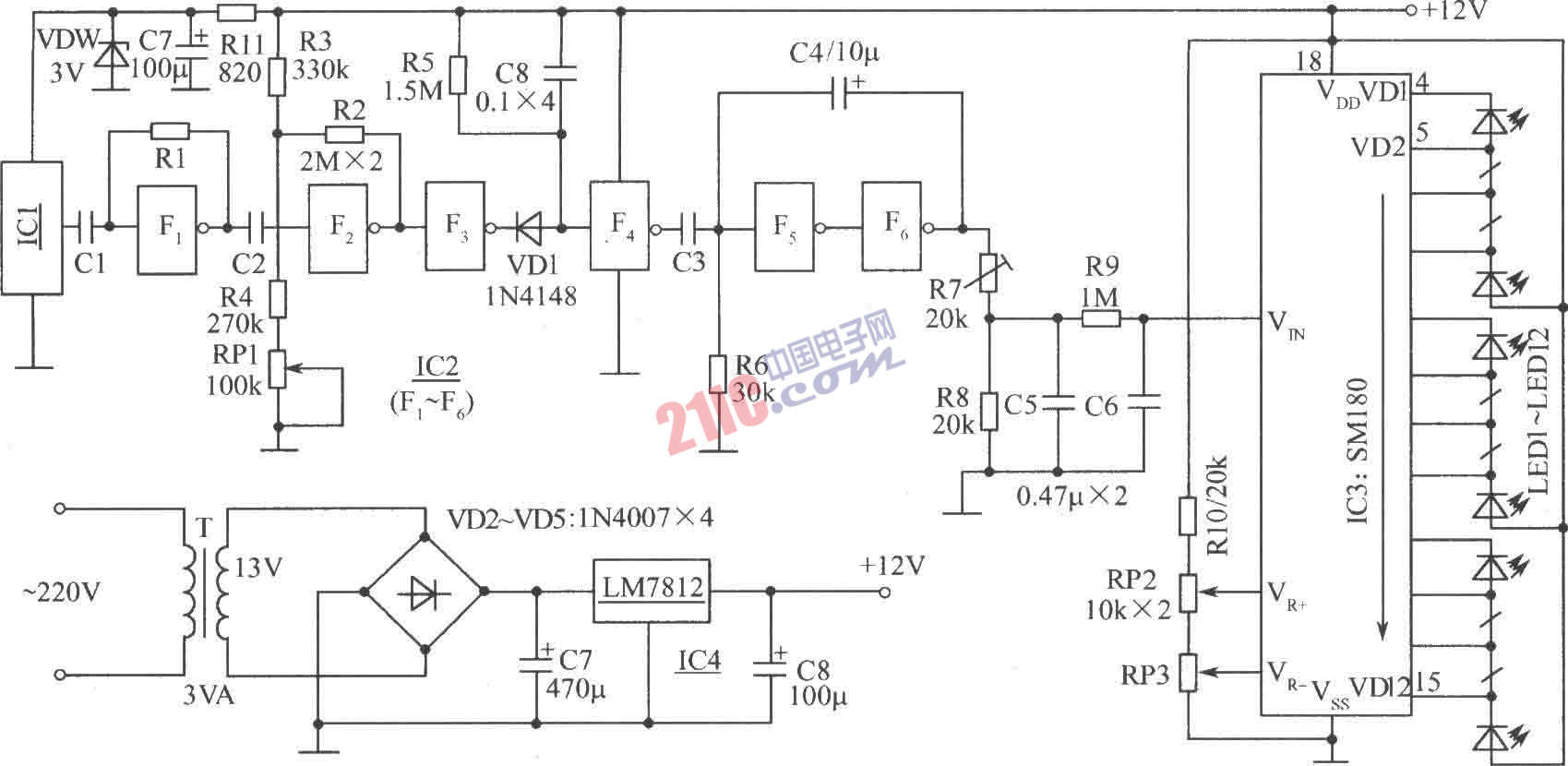

如圖所示為光柱式脈搏測試儀電路。整個裝置由心率傳感器、信號放大、單隱脈沖定型、定幅、光柱驅動、顯示及電源幾部分組成。IC1是一只心率傳感器ZZ-9953,該傳感器具有體積小、靈敏度高、功耗小的特點,它可以直接從人體的手腕、心口等處拾取心率信號,其工作電壓在2.5V~3.5V之間。F1~F6為一只6非門集成電路CD4069中的6個反相器,其中,F(xiàn)1~F4用于放大,F(xiàn)5、F6組成單穩電路。IC1拾取的微弱脈搏信號由F1~F3組成的高增益放大器放大后,由F3反相經VD1整流,使非門F4輸入端得到低電平,輸出高電平,觸發由F5、F6、C4、R6組成的正沿觸發微分型單穩態電路。其延遲時間約0.3s。單穩電路使脈搏信號變?yōu)榈葘挾?、等幅值的矩形脈沖,從而消除了不規則脈搏對測量結果(頻率)的影響,由F6輸出的寬度一定、幅度恒定的脈沖序列由R7~R9、C5、C6平滑濾波后得到直流電壓平均值,顯然,脈搏越快,此電壓值越高。
