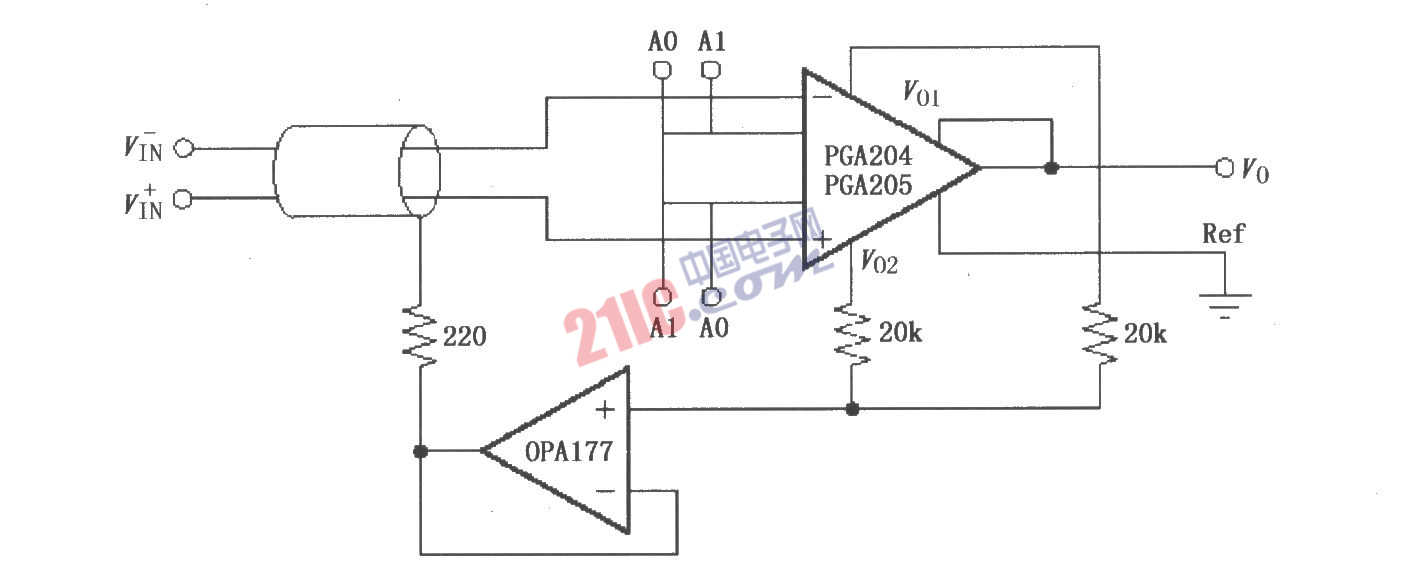

如圖所示為由PGA204／205構成的屏蔽驅動電路。由抗干擾理論與實踐證明，傳輸弱信號的電纜線的屏蔽層加上一定電位時，將大大減小由屏蔽層與芯線之間分布電容耦合引入的干擾。圖中電路便是基于這種考慮，用運放OPA177構成屏蔽層驅動器，輸入信號來自于PGA204／205，由OPA177電壓跟隨器輸出后加到屏蔽層，即屏蔽層電位被抬高到儀表放大器內部運放輸出的電位，從而使電纜線上的干擾大大減小。
