糧食濕度檢測器電路(二)

時間：2008-05-30 13:45:53

關鍵字：檢測器電路 BSP 電阻器

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]　　該糧食溫度檢測器電路由電源電路、多諧振蕩器、檢波電路和LEK指示電路組成，如圖所示。　　元器件選擇 R1～R3選用1／4W的金屬膜電阻器或碳膜電阻器。 RP1和RP2選用小型有機實心電位器或可變電阻器。 C1和C5均選

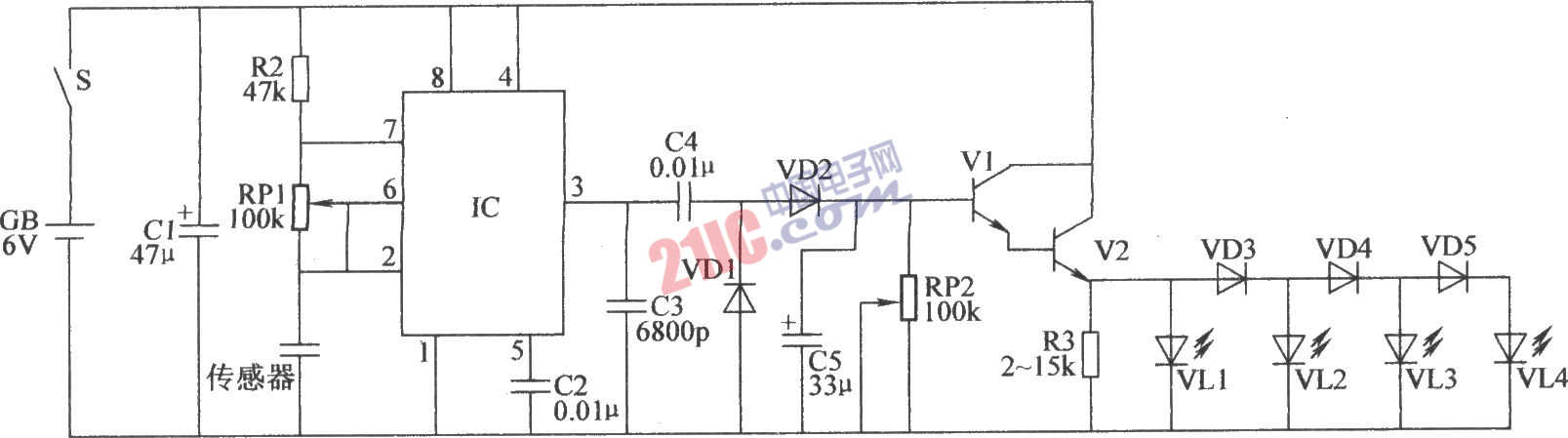

　　該糧食溫度檢測器電路由電源電路、多諧振蕩器、檢波電路和LEK指示電路組成，如圖所示。

　　元器件選擇 R1～R3選用1／4W的金屬膜電阻器或碳膜電阻器。 RP1和RP2選用小型有機實心電位器或可變電阻器。 C1和C5均選用耐壓值為16V的鋁電解電容器；C2和C4均選用獨石電容器；C3選用高額瓷介電容器。 VD1～VD5均選用1N4148型硅開關二極管。 VL1～VIA-均選用φ3mm的高亮度發光二極管。 V1選用S9013或3DG6型硅NPN晶體管；V2選用S8050或C8050、3DG8050型硅NPN晶體管。 IC選用NE555型時基集成電路。 S選用小型單極撥動式開關。 GB選用4節1號電池或使用6V直流穩壓電源。傳感器使用兩塊厚度為3.5mm、面積相同的銅板(或鋁板)，將其安裝在一個方形或矩形盒子的內部兩側并固定好，然后從兩銅板各引出一條線，接至IC的2腳和l腳外接電路。檢測時將糧食裝入盒中，即可測出其濕度等級。
