雙限溫度報警器電路(一)

時間：2008-05-30 13:58:00

關鍵字：溫度報警器報警器電路電阻器 BSP

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]本例介紹的雙限溫度報警器，采用熱敏電阻器和運算放大器集成電路等元器件制作而成，具有靈敏度高、穩定性好等特點，其溫度控制范圍為0.80℃，能在受控溫度達到設定溫度的上限值或下限值時發出聲光報警信號，可用于禽

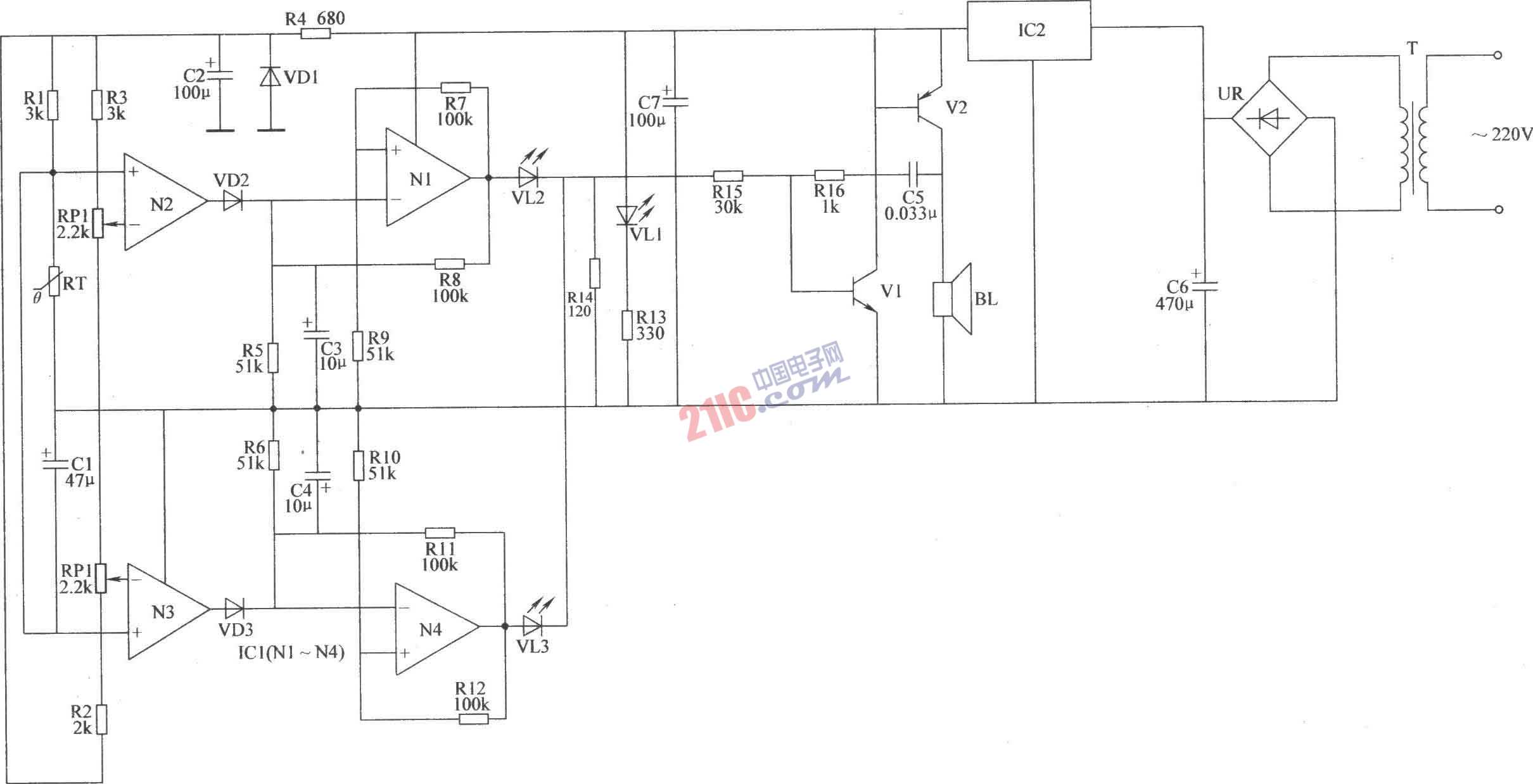

本例介紹的雙限溫度報警器，采用熱敏電阻器和運算放大器集成電路等元器件制作而成，具有靈敏度高、穩定性好等特點，其溫度控制范圍為0.80℃，能在受控溫度達到設定溫度的上限值或下限值時發出聲光報警信號，可用于禽蛋孵化、食用菌培育等方面。該雙限溫度報警器電路由溫度檢測放大電路、超低頻振蕩器、聲音報警電路和電源電路組成，如圖所示。

元器件選擇 R1～R16選用1／4W金屬膜電阻器或碳膜電阻器。 RT選用負溫度系數的熱敏電阻器。 RPl和RP2均選用小型多圈電位器。 C1～C4、C6、C7均選用耐壓值為16V的鋁電解電容器；C5選用滌綸電容器或獨石電容。 VD1～VD3均選用1N4148型硅開關二極管。 VL1～VL3均選用φ3mm的高亮度發光二極管，VL1為黃色，VL2為紅色，VL3為綠色。 UR選用lA、50V的整流橋堆。 V1選用S9013或3DG6型硅NPN晶體管；V2選用S8550或C8550、3CG8550型硅PNP晶體管。 ICl選用LM324型運算放大器集成電路；IC2選用LM7806型三端穩壓集成電路。 T選用3.5W、二次電壓為10V的電源變壓器。 BL選用0.25W、812的電動式揚聲器。
