555構成的關燈提醒器

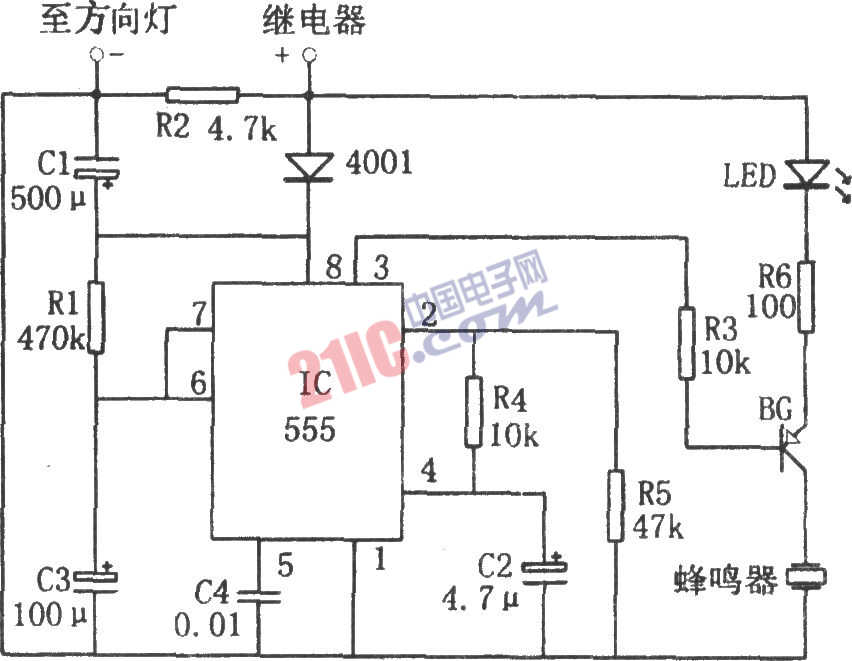

如圖所示為關燈提醒電路。該電路由單穩延時電路、驅動電路、蜂鳴器、發光二極管等組成。其中由555和R1、C3組成的單穩延時電路的輸出信號控制后面電路的工作。
開燈后電路中來自方向燈繼電器的電源通過二極管加至555 ⑧腳，使電容器C3通過R1進行充電。隨著充電的進行，⑥腳電位上升，當⑥腳電位達到2/3VDD(大約延時l分鐘)后，555發生翻轉，③腳輸出的低電平使BG導通．相應驅動LED發光，蜂鳴器發聲，該聲光信號提醒司機及時關燈。
電路中燈亮的時間長短即對應電路的延遲時間，可通過調節時間常數R1C3來進行改變。
本電路實現在司機忘記關方向燈時，提醒司機及時關掉電源。
