具有音調控制的音頻放大器(OP275)
如圖所示為具有音調控制的音頻放大電路。該電路采用了場效應管輸入型雙運放OP275。輸入信號經50kΩ的電位器、雙時常數RC網絡送入OP275的同相輸入端(引腳3)。由于采用了同相輸入方式，因而其輸入阻抗很高，雙時常數RC網絡具有選頻作用，以減小外部噪聲干擾。該電路具有放大微弱信號的能力，且失真很小，當信號幅度較大時，可調節50kΩ的電位器作適當衰減。信號經OP275放大后由引腳l輸出，送入互補對稱功放電路，該功放級由A1015、C2705和C1015、A1145組合的復合管構成射極輸出級，由圖可知，該功放級工作于AB類狀態。4個1N4148分別為C2705和A1145提供正偏，復合管的前級三極管的正偏也由2個1N4148二極管提供。

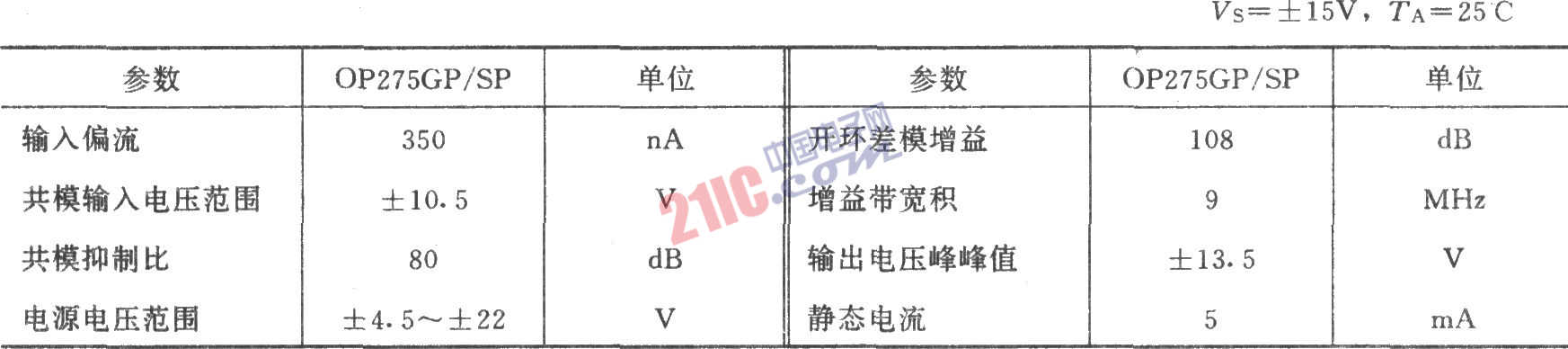

OP275雙集成運放的主要參數(典型值):
