[導讀]如圖所示電路,用雙三極管ECC82(相當于E802C、E82CC、與北美12AU7、國產6N10型)作為放大器。此類管子l有指標優良和使用壽命長的特點。前置放大器要產生足夠的信號幅度去驅動耳機。管腳1、2、3、的三極管部分放大信號

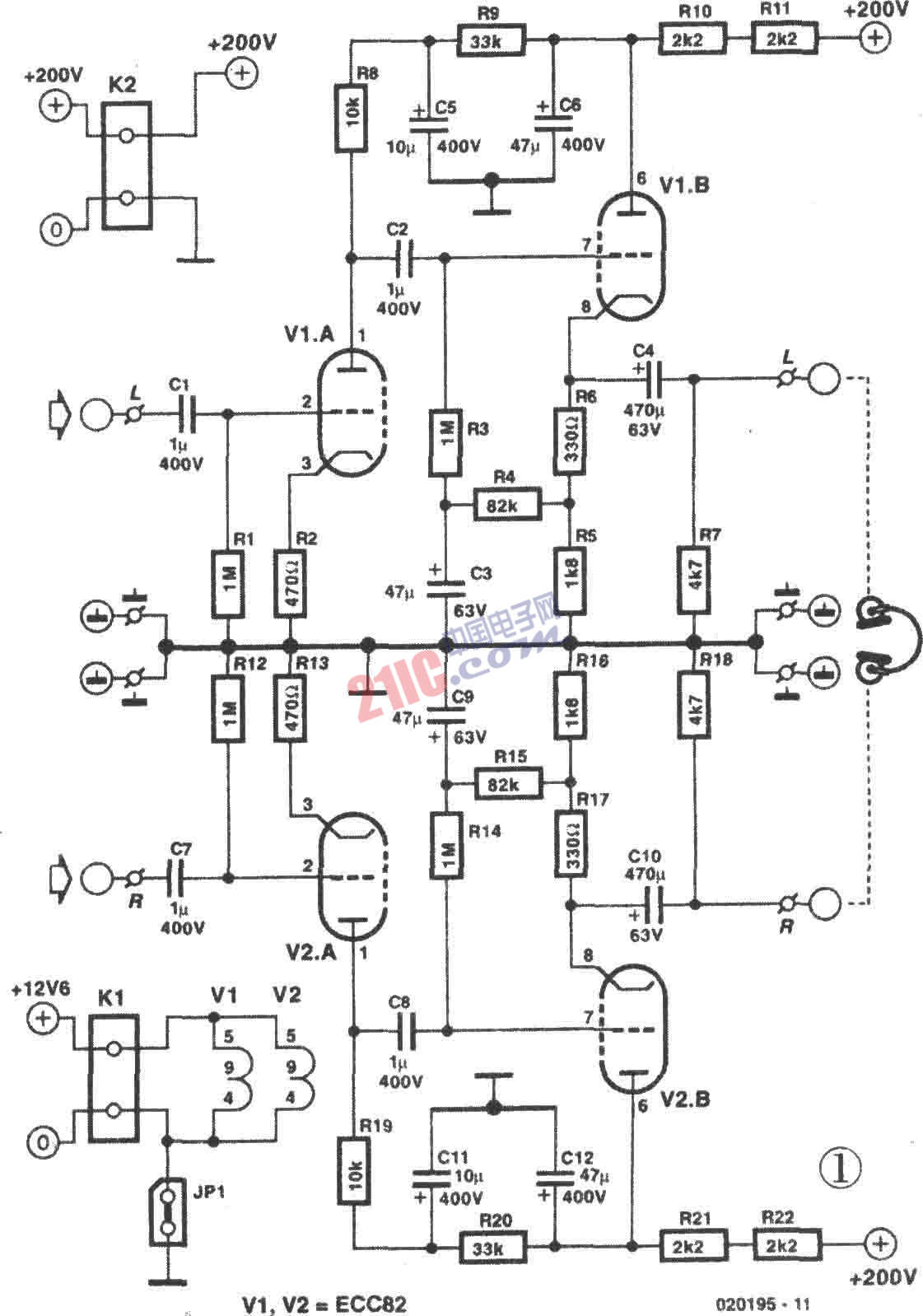

如圖所示電路,用雙三極管ECC82(相當于E802C、E82CC、與北美12AU7、國產6N10型)作為放大器。此類管子l有指標優良和使用壽命長的特點。前置放大器要產生足夠的信號幅度去驅動耳機。管腳1、2、3、的三極管部分放大信號。輸入信號通過50kΩ音量控制對數式電位器P1(P1不在圖I中表示)到達電路板,再經過C1、R1直接輸給前置放大級,而R1、C1l提供必需負柵偏壓。增益實質上由R8決定。而最大輸入電壓由R2決定。R9是這樣確定.即把靜態陽極電流選在特性曲線最大可能的線性部分。在陽極上被倒相和放大的輸入信號通過C2耦合到第二級柵極。第二級陰極電阻被分成R5和R6兩部分。R5和R6串聯形成負載電阻。其分壓作用為柵偏壓選擇一個正確值。柵偏壓加到柵極之前經R4和C3退耦和穩定。由柵偏壓和相應特性曲線決定的陽極電流在R5和R6上形成壓降,嚴格地與電流成比例關系。此電壓接著經過耦合電容C4饋給耳機。為避免耳機插入時產生喀啦噪聲,接入R7保持輸出在DC信號地電位。上述僅介紹L(左)聲道電路工作原理。右聲道與此相同。
