OPA502構成的高保真組合音響放大器

時間：2008-06-02 21:51:34

關鍵字：高保真 OPA 音響放大器音響放大器 BSP

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 如圖所示為高保真組合音響放大電路。該電路使用了超低噪聲精密運放OPA27作為前置放大。該電路最大輸出功率可達150W。當輸出功率為50W時，在頻率為20kHz的條件下，其總諧波失真為0.02％，在1kHz條件下，其總諧波失真

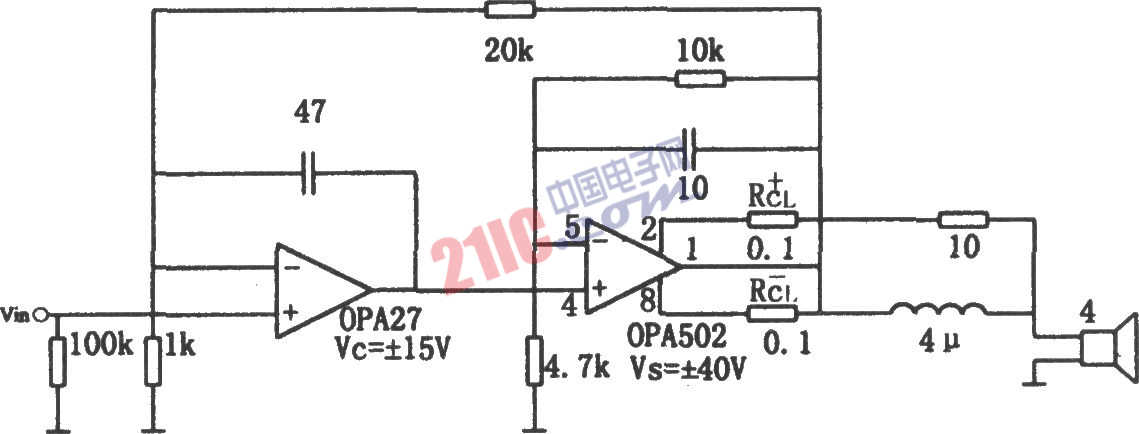

如圖所示為高保真組合音響放大電路。該電路使用了超低噪聲精密運放OPA27作為前置放大。該電路最大輸出功率可達150W。當輸出功率為50W時，在頻率為20kHz的條件下，其總諧波失真為0.02％，在1kHz條件下，其總諧波失真為0.002％。OPA27采用同相輸入方式可提高其輸入阻抗，當電源電壓為±15V時，其輸出線性動態范圍為±12V。OPA502也可接成同相輸入方式，其增益稍大于3，當電源為±40V時，其輸出線性動態范圍為±35V。由下表可知，圖RCL=0.1Ω，在此限流阻值下，其限流電流值為8.1A。圖中所示電路的總電壓放大倍數為21倍。

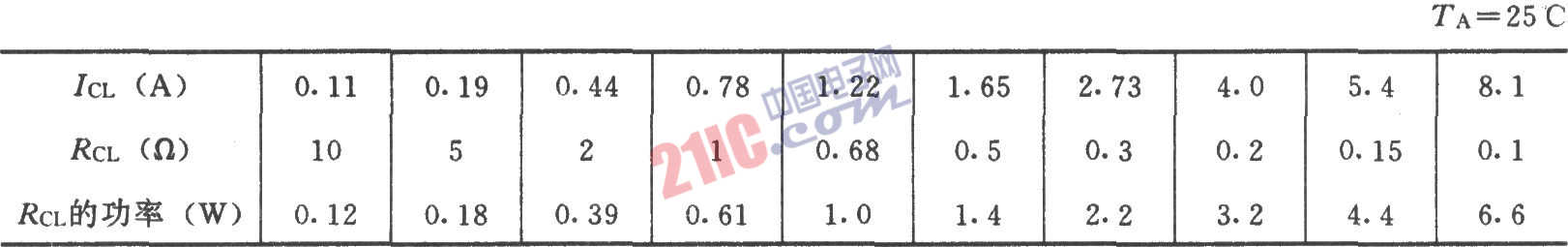

限流值ICL與限流電阻RCL的對應關系：
