低噪聲高保真RIA前置放大器(OPA606)

時間：2008-06-02 21:53:57

關鍵字：低噪聲 OPA 高保真前置放大器

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀] 如圖所示為低噪聲高保真RIA前置放大電路。該電路使用了一片超低噪聲精密運放OPA37E和一片介質隔離場效應管輸入型寬帶運放OPA606。 OPA37E運放作為低噪聲前置放大，輸入信號由電磁式拾音器取得，并送入OPA37E的同相輸

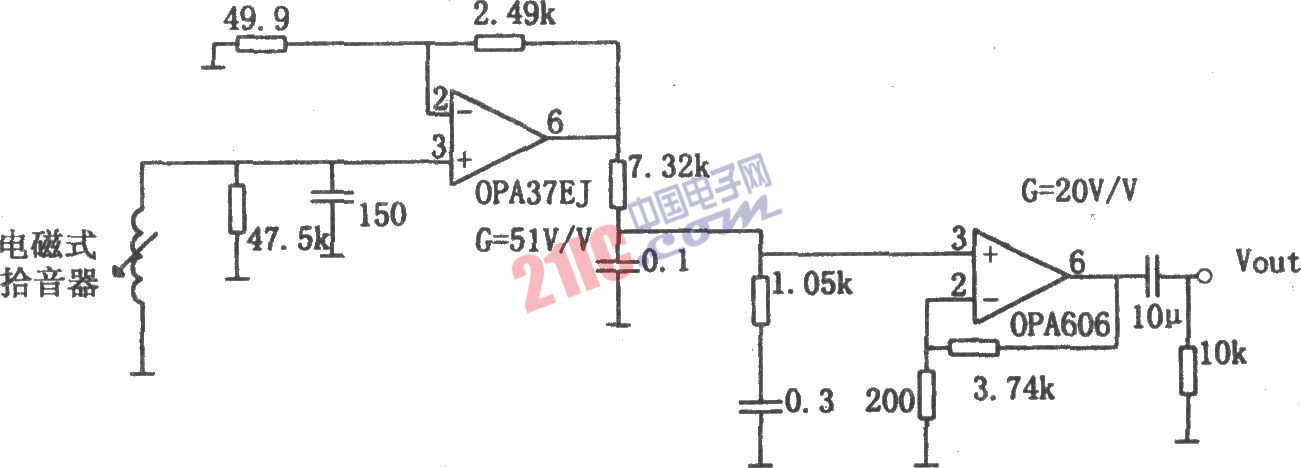

如圖所示為低噪聲高保真RIA前置放大電路。該電路使用了一片超低噪聲精密運放OPA37E和一片介質隔離場效應管輸入型寬帶運放OPA606。 OPA37E運放作為低噪聲前置放大，輸入信號由電磁式拾音器取得，并送入OPA37E的同相輸入端(引腳3)，與電磁式拾音器配合的負載R和C(圖中電阻為47.5kΩ，電容為150pF)的數值應與拾音器匹配，其大小可選用拾音器廠家推薦的數據。引腳6、2之間的阻值為2.49kΩ的電阻為反饋電阻，它與阻值為49.9Ω的電阻構成前置級電壓串聯負反饋，因而OPA37E放大電路的電壓放大倍數為Av1=(1+2.49kΩ／49.9Ω)=51倍，0PA37E的輸出電壓由引腳6送出，并經阻容網絡(電阻為7.32kΩ、1.05kΩ，電容為0.1μF、0.3μF)組成雙時常數電路，用以改善頻率特性，該網絡對音頻信號將引入一定的衰減。

由OPA37E輸出的信號送入后級OPA606的同相輸入端(引腳3)，由3.74MΩ和200Ω電阻構成反饋電路，并引入電壓串聯負反饋，由反饋支路可得該級的電壓放大倍數為20倍?？紤]到電路中三部分(OPA37E前置放大，雙時常數阻容網絡和后級0PA606)的影響，整個電路在中頻段的總電壓放大倍數約為100倍。由于OPA37E的低噪聲特性和OPA606的高保真(寬帶)特性，保證了電唱機前置放大器具有極優良的性能。電路中所有電阻應選用高精度(1％)的金屬膜電阻，電容應選用有機合成膜電容(如滌綸電容、聚丙烯電容等)，并應在正、負電源端(引腳7、4)外接足夠大的去耦電容。
