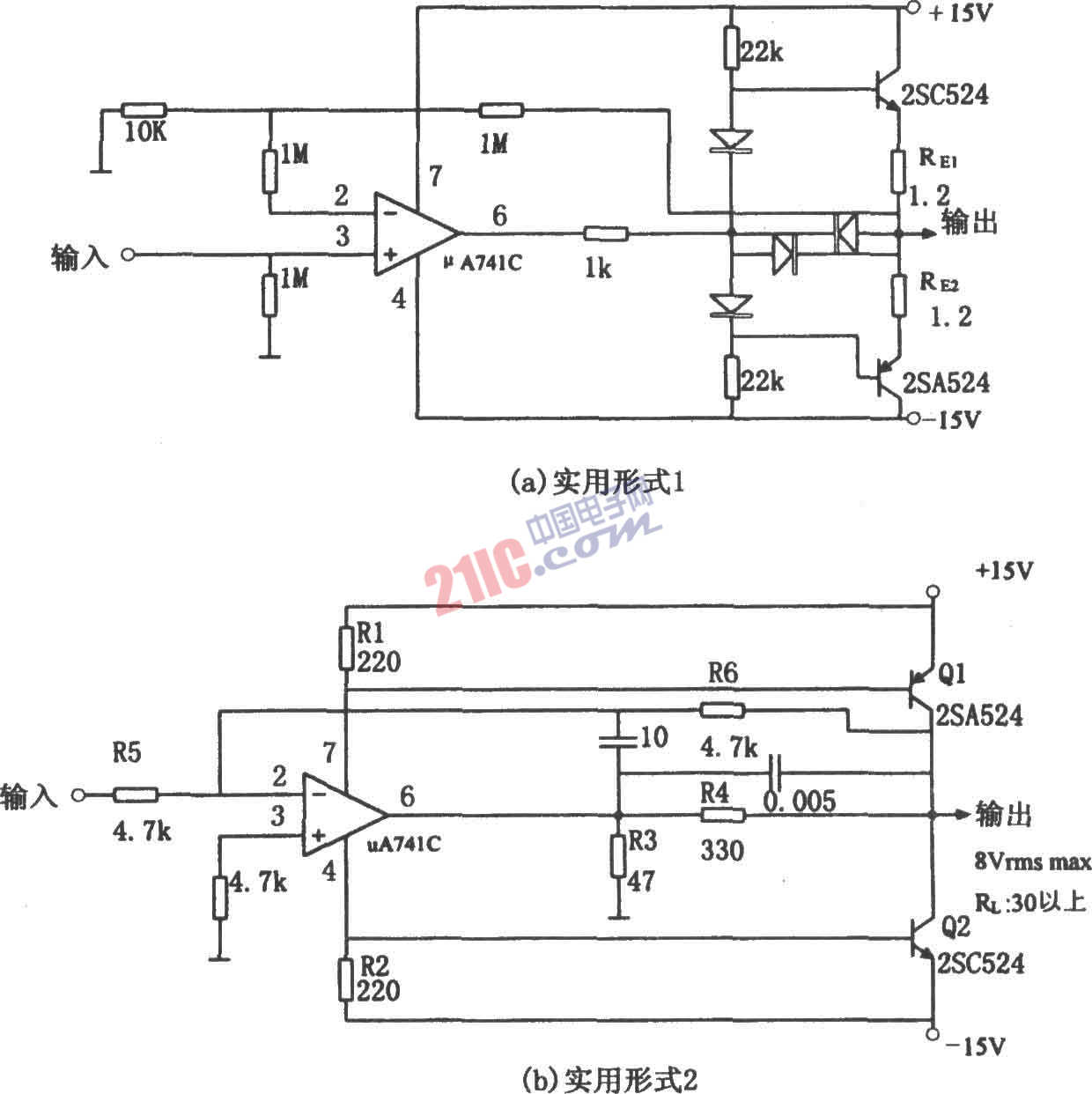

如圖所示為直接耦合音頻功率放大電路。利用集成運放構成音頻功率放大器時,通常有兩種實用形式。
第一種實用形式如圖所示,該電路的結構是在運放的輸出端加上互補對稱射極跟隨器,這種形式結構簡單,使用方便,但電源利用率較低。由圖知,電路中兩個三極管的射極分別串接了電阻RE(1.2Ω),其作用是對功放三極管實施過流保護,在集成運放的輸出端(引腳6)外接1kΩ的電阻,對μA741也起過流保護作用。圖中,其電壓放大倍數約為101,4個二極管均為1S953,功放管為對管,型號為2SC524和2SA524。
第二種實用形式如圖所示,該電路是利用運算放大器的電源電流激勵互補對稱共射極放大電路,圖中所示參數可輸出的功率約為2W。運算放大器μA741C本身的功耗很小,輸出級的兩個功放管工作于AB類放大狀態,其功耗也較小,因而效率較高,當取幾毫安的輸出電流時,電源電流大體上與負載電流相近。運算放大器的正、負電源端(引腳7、4)分別與三極管Q1和Q2的基極相連,即運算放大器的電源電流成為Q1和Q2基極的激勵電流。圖中的電阻R3(47Ω)的作用是為了增大電源電流,即增大兩個功放管基極的激勵電流。電阻R4為限流電阻,對μA741C起過流保護作用。
