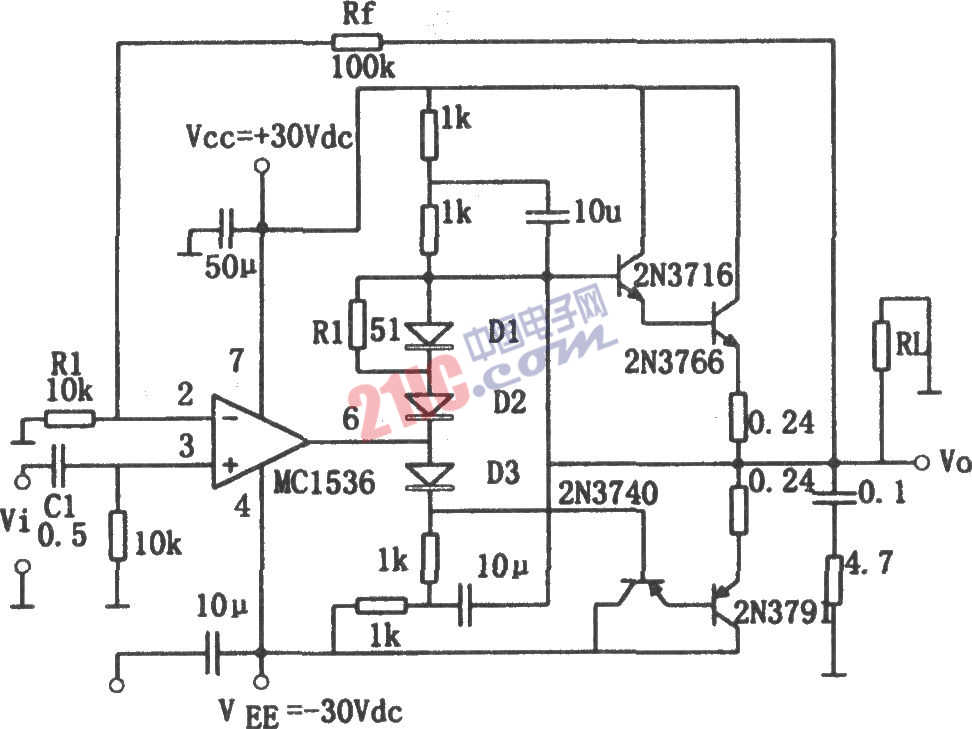

如圖所示為音頻功率放大電路。該電路采用了具有高壓內補償的集成運放MC1536。當電源電壓Vs=±36V時，其輸出電壓擺幅可達±30V，電源電壓最高可用到±40V，輸入偏流小(約為20nA以下)，輸入失調電流小于3nA，開環差模增益可達5×106(典型值)。該芯片較適合用于低頻放大。
MC1536集成運放的主要參數:
