引言

設備健康狀態評估目的在于利用現代測控技術監控設備狀態變化,預測白車身焊接生產線相關設備的性能劣化趨勢,根據健康狀態評估結果采取必要的措施進行維護檢修。

隱馬爾科夫模型(HiddenMarkovModel,HMM)是一種統計模型,它基于Markov鏈,并以此為基礎擴展為一個觀測序列可見但狀態隱含的雙重隨機過程?；贖MM模型的設備部件健康狀態評估,雖然已取得一些進展,但由于白車身焊接生產線生產過程中涉及的設備較多,且生產過程中存在設備部件和材料的不可預測失效等不確定性,在生產過程中會隨機出現設備突發大故障。對于突發大故障這種發生概率低但危害大的健康狀態,現有理論研究還需要進一步深入。

本文首先分析白車身焊接生產線的設備構成和特點,對白車身焊接生產線設備組件進行劃分,并引入設備突發大故障狀態,利用HMM模型對設備健康狀態進行評估。

1設備健康狀態評估基礎及劃分

一般采用等級標度法來劃分白車身焊接生產線健康狀態,采用運行狀況和危險度兩方面的意義來表示所劃分的等級。本文參照專家經驗,并考慮到設備突發大故障具有發生概率低但危害極大的特點,采用定性方法,將白車身焊接生產線設備健康狀態劃分為健康、亞健康、正常、異常、故障和突發大故障狀態。白車身焊接生產線的健康狀態劃分為6個等級,如表1所示。

2設備健康狀態評估模型建立

白車身焊接生產線設備健康狀態評估流程包括設備健康狀態數據處理、HMM模型訓練和健康狀態評估三個部分。設備健康狀態數據包括白車身焊接生產線設備的歷史數據和狀態實時數據,采集并轉化為觀測序列,輸入HMM模型進行參數訓練,得到合理的HMM評估模型,在此基礎上評估白車身焊接生產線設備的健康狀態。設備健康狀態評估是將采集的白車身焊接生產線設備健康狀態數據轉化為觀測序列輸入到訓練完成的HMM評估模型入=(m,A,B)。

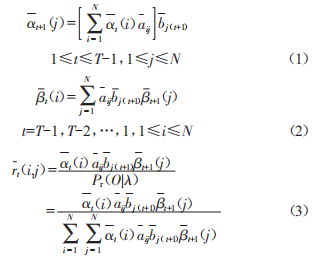

首先,在修正后的HMM重估公式代入新的模型參數入=(m,A,B),有:

設備健康狀態參數觀測序列的狀態轉移可以利用前向一后向算法計算出來,則白車身焊接生產線設備在1時刻處于狀態9i的概率為:

根據上式,可計算1時刻設備在不同健康狀態的概率。為了判斷設備處于的健康狀態,采用最大隸屬度原則,則設備在1時刻以最大概率隸屬于該健康狀態。

3算例驗證

首先實時采集滾珠絲杠的數據,采用訓練得出的HMM評估模型即可獲取設備在該時刻下處于不同健康狀態的概率,然后利用最大隸屬度原則,評估設備的健康狀態。圖1展示了某時刻的評估結果,根據最大隸屬度原則,設備以54%的概率處于突發大故障狀態,評估該設備現在處于突發大故障狀態。

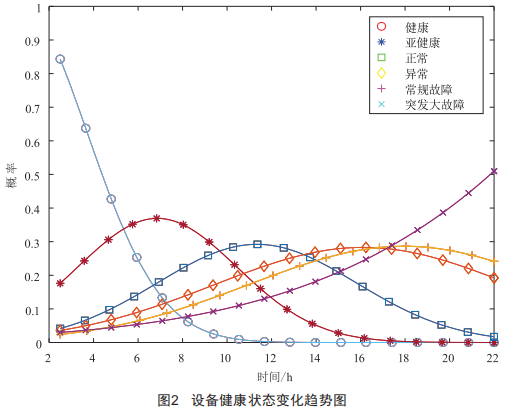

圖2展示了設備健康狀態的變化趨勢,從圖中可以看出,剛開始對設備進行監測時,設備健康狀態良好,處于健康狀態。隨著設備的磨損程度增加,設備處于健康狀態的趨勢下降,隨著加工時間的增加,設備逐漸從健康狀態過渡到亞健康、正常、異常、常規故障狀態,最后逐漸轉移到突發大故障狀態。從實例可以看出,本文提出的設備健康狀態的轉移過程與實際設備的劣化過程一致,驗證了本文評估方法的有效性。

4結語

本文介紹了設備健康狀態評估的劃分標準以及依據,并考慮到設備突發大故障具有概率低以及危害大的特點,在設備健康狀態中引入突發大故障狀態,構建了設備健康狀態的HMM評估模型,并利用焊接設備的滾珠絲杠數據進行了HMM評估模型的實例驗證,證明了方法的有效性。
