在本系列的前幾期中，我討論了實現備選方案以及這些決策如何影響設備參數以及受設備參數影響。在這篇文章中，我將解釋設備參數和系統因素如何影響可實現的精度。

要了解我們可以實現的測量精度，我們首先需要了解潛在誤差的來源。以下是兩種錯誤來源的列表——請注意，這不是一個詳盡的列表，而是重點介紹了一些主要來源：

放大器相關的誤差（噪聲）源：

· 輸入失調電壓 (V OS )。

· V OS漂移。

· 共模抑制比 (CMRR)。

· 電源抑制比 (PSRR)。

· 增益誤差。

· 增益誤差漂移。

非放大器誤差源：

· 印刷電路板 (PCB) 布局。

· 分流電阻容差和漂移。

· 增益設置無源器件容差、匹配和漂移。

最差情況下的精度是所有誤差源 e 的簡單線性求和，如公式 1 所示：

                      (1)

在統計上不可能同時使所有誤差達到最大值，因此更可能的精度方程將是誤差源的和方根，如方程 2 所示：

  (2)

首先，讓我們考慮外部誤差源。放大器看到的 V SENSE是輸入引腳上的值，這與設計人員在電阻上測量時可能會遇到的不同。理想情況下 V SHUNT = V SENSE，但寄生效應和跡線蝕刻將導致這不正確。開爾文連接將最小化 PCB 寄生誤差的貢獻。

當談到分流電阻容差和漂移時，您愿意支付的成本與應用所需的性能之間需要權衡取舍。分流電阻器溫度漂移是溫度范圍內的主要誤差源之一，除非您選擇昂貴的電阻器。目錄分銷網站上的高精度 (0.1%)、低漂移 (50ppm/°C) 電阻器以 1,000 件為單位的價格在 4.00 美元到 8.00 美元之間。

由于其集成的、匹配的、低漂移增益電阻網絡，使用電流分流監視器可以消除運算放大器外部電路的誤差貢獻。這些片上網絡的影響被考慮到電流檢測放大器本身的誤差貢獻中。

對于放大器誤差源，您需要在精度與成本之間做出類似的權衡。查看數據表中列出的每個參數規格的工作條件并將其與您的實際工作條件進行比較非常重要。在本次討論中，我將重點關注兩個主要誤差因素：輸入失調電壓和增益誤差。

輸入失調電壓將是低 V SENSE電平下的主要誤差源。如果簡化并假設 V SENSE = V SHUNT = I LOAD x R SHUNT（無寄生誤差貢獻），則 V OS的誤差貢獻可使用公式 3 計算：

         (3)

讓我們看看兩種不同的電流分流監視器INA199和INA210，看看 V OS將如何影響誤差。INA199數據表將 V OS(MAX)列為 150μV，而INA210為 35μV。表 1 顯示了使用 1mA 電流值和 1Ω 分流電阻器時各自的誤差貢獻。

表 1：INA199和INA210分流監控器誤差貢獻

如果您正在測量將導致低 V SENSE值的低電流值，則將 V OS最小化以最小化誤差至關重要。隨著 V SENSE相對于 V OS(MAX)增長，該誤差貢獻被最小化。如果 V SENSE是 V OS值的 1,000 倍，則誤差貢獻為 0.1%。另一方面，當 V SENSE遠大于 V O時。主要的誤差貢獻將是增益誤差。在大多數數據表中，這被指定為一個固定百分比，并且貢獻是一個簡單的百分比加法器。

讓我們看看這兩個錯誤如何導致總錯誤，再次假設它們是僅有的兩個錯誤源。圖 1 顯示了INA199和INA210的線性和以及誤差計算平方根方法的工作原理。

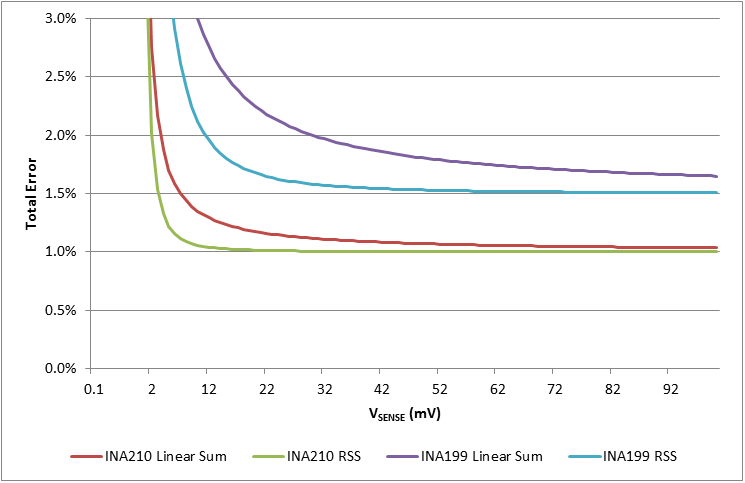

圖 1：INA210和INA199總誤差

這里，當 V SENSE較低 時，失調電壓是主要誤差源，而當 V SENSE相對于 V OS較高時，增益誤差占主導地位。

我的分析已將誤差計算簡化為兩個主要來源。然而，電流測量精度是一個非常復雜的主題，其中有許多移動部件需要相互權衡，以在特定操作條件下最大限度地提高性能。進行更徹底分析的關鍵要素之一是溫度。溫度漂移會影響多種規格，包括分流電阻值、失調電壓和增益誤差。使用具有零漂移的分流監控器（包括INA210或INA282）將有助于最大限度地減少失調漂移的影響。
