首頁 > 評測 > PSoC Creator4.1能讓小白變高手？——新手體驗CY8CKIT042

PSoC Creator4.1能讓小白變高手？——新手體驗CY8CKIT042

PSoC   Creator4.1   CY8CKIT042   4200   CYPRESS
  • 作者：杰杰
  • 來源：21ic
  • [導讀]
  • 各家IDE都有自己的特色，如何讓自己的產品更加簡單易用是共同的目標，常見的有CubeMX和CCS等，都積累了還算不錯的口碑。據說CYPRESS的PSoC Creator也能圖形化編程，本文作者從未上手過PSoC的產品，這次就以小白的身份來通過Creator來對CY8CKIT042開發套件進行一次初體驗。

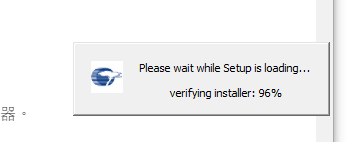

在安裝完成時插入U(xiǎn)SB連接板子，然后打開電腦設備管理器，看到下圖那個COM端，說明安裝成功，我們可以打開demo了，然后跑下例程。


Demo：

在PSoC Creator中打開示例項目

它們?yōu)橛脩籼峁┝艘粋開始位置，而不是創建一個新的空白設計。這些起動器項目裝載了各種預先選定的組件。要使用起動器設計

啟動PSoC Creator。


下載了官方的例程，可以直接打開的。



有LED燈，PWM，深度睡眠等等。

我們玩開發板的跟學編程語言一樣的，肯定先點燈啦，被稱為一燈大師，想當初，學stm32的時候，點個燈點了好久，配置開發環境都配置了好久，現在倒是挺快的了。


打開LED的demo，我們不用看原理圖就能知道他內部的電路是怎么連接上單片機的io口的，

這是比較有特色的地方，我還是第一次用這種開發環境不過我個人覺得這種開發環境還是有很大的局限性的，只能用于在自己公司的產品。不像mdk，可以用來開發st、nxp、等等，還能支持很多種型號。

然后我們看看main函數：


這么多，其實我自己也不知道是什么東西，反正我只知道主程序在main函數里，管他那么多東西，找到源文件就好啦，其他的應該是開發環境的東西，先去看看main函數里面

#include

int main()

{

Clock_Start();

PWM_Start();

for(;;)

{

}

}

/* [] END OF FILE */

從開到結束，就那么幾行代碼，簡潔啊。

Clock_Start();

PWM_Start();

看函數的名字就知道其意思了。這真的沒啥難度。類似我們熟悉的單片機開發，初始化系統時鐘，然后就可以開始工作了。

不知道大家發現了沒有，我們打開的demo是點亮LED的，他給個PWM --PWM_Start();來是干啥子嘞。我們先去看看吧：

void PWM_Start(void)

{

if (0u == PWM_initVar)

{

PWM_Init();

PWM_initVar = 1u;

}

PWM_Enable();

}


然后進入PWM初始化，這種編程方式我還是一次見，哈哈。

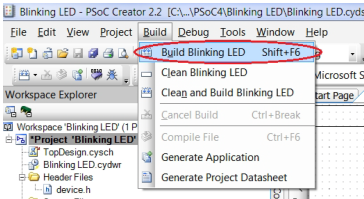

然后編譯一下：

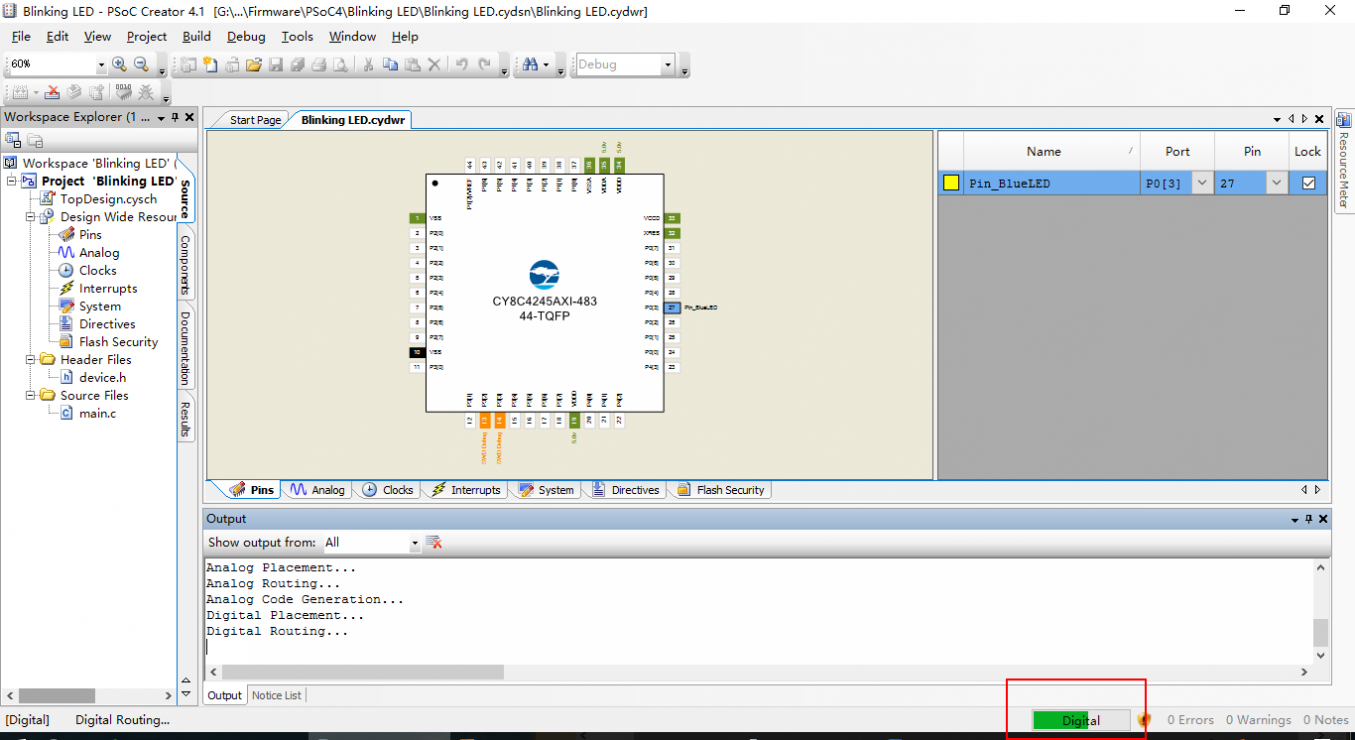

可以看到編譯在運行，

當完成的時候還能看到內部使用的信息，還是比較高大上的開發環境

然后我們打開原理圖看看，控制reb燈是哪些io口的：


我們可以嘗試看看能不能改變io的輸出。


剛剛我們是P0[3]的現在看看能不能輸出，

然后現在我們把LED的名稱也改一下，


變?yōu)閘v_led，編譯也能通過。

然后還能下載到開發板，哈哈哈，這讓我想起了微軟的軟件，之前有人問，為什么微軟的軟件那么多人在用，那是因?yàn)槲④浀能浖菆D形界面，而圖形界面就是傻瓜式的操作，畢竟這世界上普通人還是最多的，我也很喜歡微軟的軟件啊，假如我的電腦配置更好點就好了。

這是一開始的LED亮的圖片，藍色的。

這些開發板你一定沒玩過！來開發板試用中心免費借閱吧~
