示波器是任何設計、制造或是維修電子設備的必備之物。當今世界瞬時萬變，工程師們需要最好的工具，快速而精確地解決測量疑難。在工程師看來，面對當今各種測量挑戰，示波器自然是滿足要求的關鍵工具。而示波器的用途也不僅僅局限于電子領域。示波器利用信號變換器，適用于各種各樣的物理現象。
示波器作為通用的測量設備，應用非常廣泛。示波器包含模擬示波器、數字示波器、取樣示波器以及帶有特殊測量功能的示波器。觸發是示波器非常重要的特征之一，因為示波器具有強大的觸發功能，所以能夠用于異常信號捕獲和電路故障調試。詳情>>
示波器的觸發能使信號在正確的位置點同步水平掃描，使信號特性清晰。觸發控制按鈕可以穩定重復的波形并捕獲單次波形。大多數用示波器的用戶只采用邊沿觸發方式，如果擁有其它觸發能力在某些應用上是非常有用的，特別是對新設計產品的故障查尋，先進的觸發方式可將所關心的事件分離出來，找出您關心的非正常問題，從而最有效地利用采樣速率和存儲深度。
如今的示波器都具有先進的觸發能力。觸發能力主要圍繞三個方面：①有關垂直方向的幅度，例瞬態尖峰觸發、過脈沖或短脈沖觸發等；②有關水平方向的與時間有關的觸發，例脈沖寬度、窄脈沖、建立/保持時間等設定時間寬度的觸發形式；③擴展和常規觸發功能的組合能力，例對視頻信號或其它難以捕捉的信號，通過時間和幅度組合設置觸發條件進行觸發。觸發能力的提高，可以大提高測試過程的靈活性，并簡化工作。
示波器類型

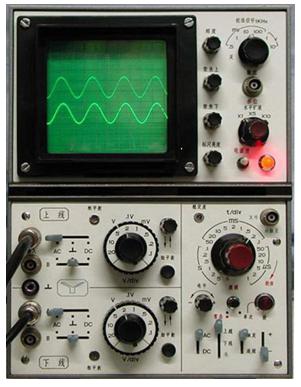

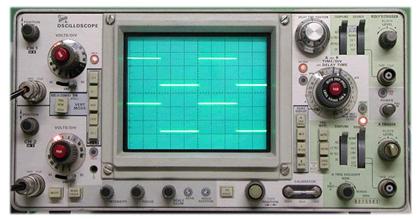

- 模擬示波器
- 數字示波器
- 高靈敏度示波器
- 虛擬示波器

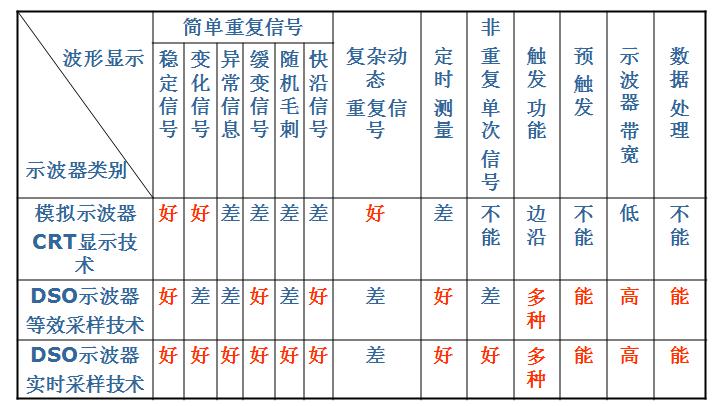

模擬和數字示波器的比較
什么是觸發系統，觸發的概念是什么呢，觸發都有哪些方式，下面我們來對示波器不同的觸發方式做一番具體的分析吧。詳情>>
邊沿觸發
觸發原理：在輸入信號邊沿的觸發閾值上觸發。詳情>>
適合信號：正弦波、方波等
上升沿、下降沿同時觸發

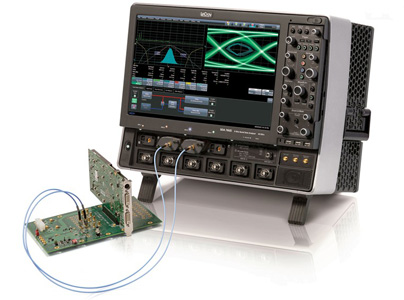

眼圖的具體應用：測量高速數字信號的信號完整性

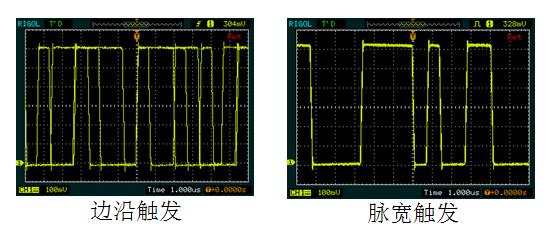

脈寬觸發
觸發原理：根據脈沖的寬度來確定觸發時刻。詳情>>
適合信號：方波、脈沖信號等

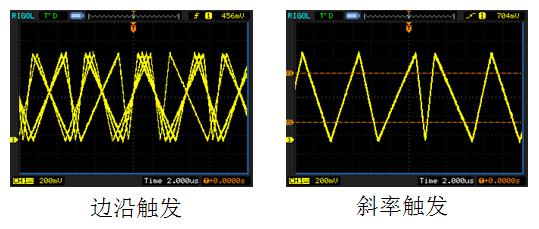

斜率觸發
觸發原理：依據信號的上升/下降時間來判斷。詳情>>
適合信號：三角波、鋸齒波等
視頻觸發
觸發原理：對標準視頻信號進行任意行或場觸發。
適合信號：視頻信號
交替觸發
觸發原理：穩定觸發不同步信號。
適合信號：雙通道模擬信號

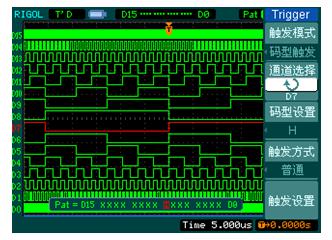

碼型觸發
觸發原理：碼型觸發指的是多個通道組成的碼型，每個通道按照預設的門限可以判斷信號是0或1，多個通道的0或1即可組成碼型，示波器即觸發預設的碼型。詳情>>
適合信號：數字信號

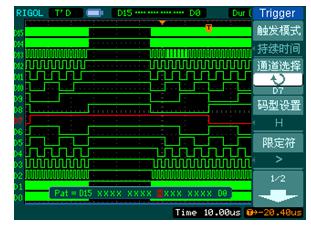

持續時間觸發
觸發原理：在滿足碼型條件后的指定時間內觸發。詳情>>
適合信號：數字信號
是碼型觸發和脈寬觸發完美結合的新型觸發方式。

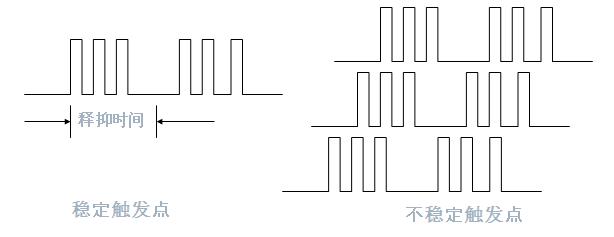

觸發釋抑
觸發釋抑指在前一次觸發之后的一段時間之內，示波器停止觸發響應。 實際應用舉例：復雜的脈沖串、調幅信號。 詳情>>

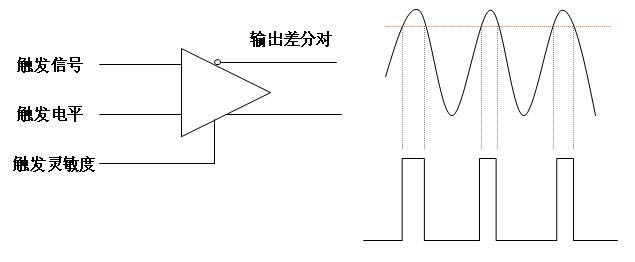

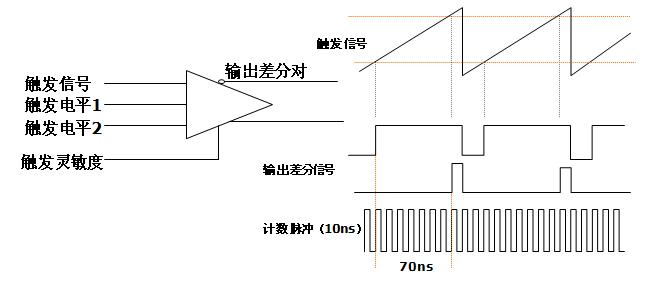

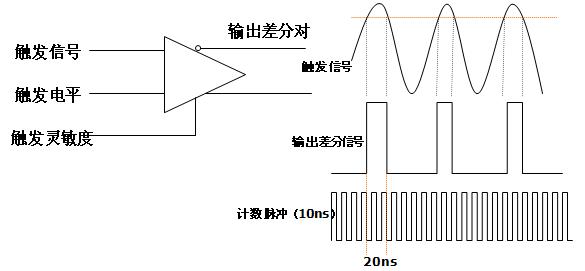

可調觸發靈敏度

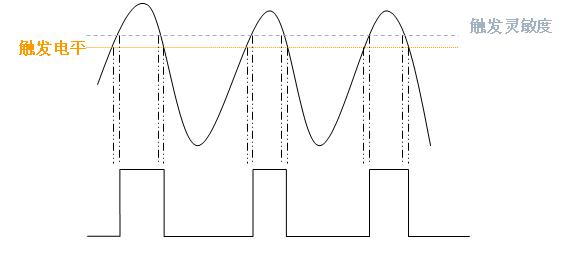

觸發靈敏度指示波器對觸發信號識別的敏感度。在波形噪聲較大時，需要適當調節觸發靈敏度（0.1 ~ 1div）。
有效濾除有可能疊加在觸發信號上的噪聲，防止誤觸發。
耦合
耦合可以分為通道耦合和觸發耦合。 通道耦合包括直流、交流。 觸發耦合包括直流、交流、高頻抑制、低頻抑制。

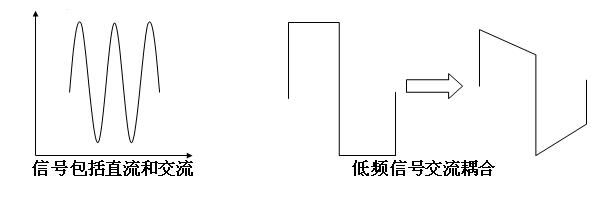

交流耦合是只通過信號交流成分，阻止直流成分相當于高通濾波。當信號包括直流和交流成分時，而實際只關心交流成分時，就選擇交流耦合。

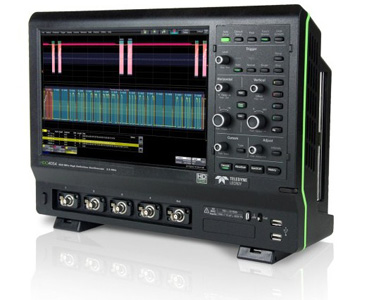

新品
新聞資訊
示波器是一種通用的電子測量儀器，也是電子工程師工作臺上最常用的工具，除了性能和價格以外，示波器集成的額外的功能成了時下競爭的熱點。詳情>>

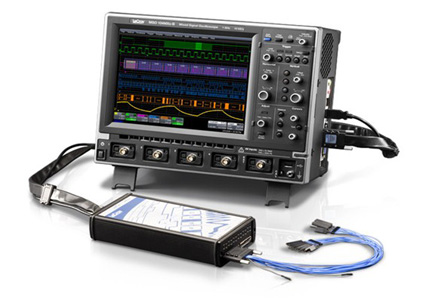

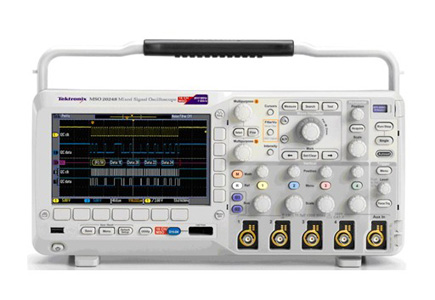

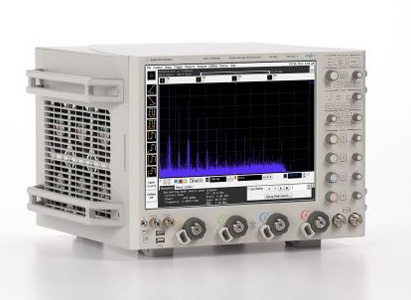

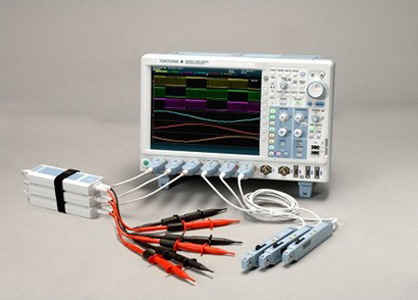

工程師們常用的電子測量工具很多，理想的做法是將他們集成為一臺儀器，不過，這顯然是不可實現的，儀器供應商只能權衡利弊，盡可能將可以集成的功能集成進工程師最常用的工具——示波器中。因此，集成哪種功能，集成進多少功能成了示波器供應商需要慎重考慮的問題。如果集成不當，不但沒有簡化工程師的工作，反倒降低了示波器的主要性能，這將得不償失。 將邏輯分析儀的部分功能集成進示波器是最早的嘗試，集成后的示波器號稱混合信號示波器。大大方便了工程師的測試工作，尤其受到了開發和調試嵌入式設計的工程師們的歡迎。之后，又將信號發生器集成進示波器中。 近幾年，Wi-Fi、ZigBee、藍牙、RFID等無線應用更多地進入到日益增多的嵌入式系統中，越來越多的工程師需要同時面對數字電路和射頻電路設計，設計工程師必須同時處理時域和頻域兩個領域，于是就有了集成頻譜分析儀的示波器，將頻譜儀集成進示波器是一個不小的挑戰，這兩類儀器本來屬于不同的測量域——時域和頻域，考慮將他們結合起來也是基于行業的發展需求。繼頻譜儀之后，又一個被集成進示波器的功能是數字電壓表。詳情>>
對于儀器供應商來說，如何在保證示波器的性能的基礎上集成更多工程師需要的功能，是他們下一步需要考慮的問題。邏輯分析儀、信號源、頻譜儀、數字電壓表，越來越多的額外功能正在被集成進中低端示波器中，以方便工程師的工作，讓用戶用最少的錢來完成更多的工作。下一個被集成的將是什么功能?工程師們還是拭目以待吧!詳情>>
